BT-PN
BT-PN

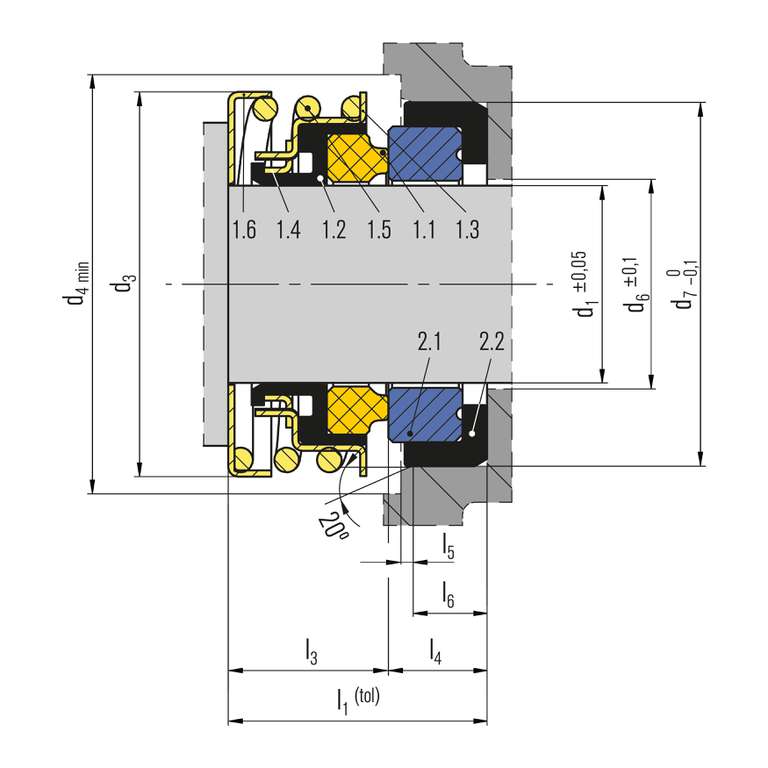

| Pos. | Benennung |
| 1.1 | Gleitring |
| 2.1 | Stationärer Gegenring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Mitnehmer |
| 1.5 | Feder |
| 1.6 | Federteller |
| 2.2 | Winkelmanschette |
BT-PN
Merkmale
- Einzel- und Doppeldichtung
- Für glatte Wellen
- Elastomerbalg rotierend
- Nicht entlastet
- Drehrichtungsunabhängig
Vorteile
- Balg und Feder frei von Torsionsbelastung
- Universell einsetzbar
- Großseriendichtung
- Individuelle Anpassung an das Pumpen-Design möglich
- Einbaulänge kundenspezifisch anpassbar
Werkstoffe
Gleitring:
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6)
Gegenring:
Al-Oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7)
Elastomere:
NBR (P), EPDM (E), FKM (V)
Metallische Teile: CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)
Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6)
Gegenring:
Al-Oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7)
Elastomere:
NBR (P), EPDM (E), FKM (V)
Metallische Teile: CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)
Standards und Freigaben
- Verschiedene Materialzulassungen wie WRAS, UBA, ACS, NSF, FDA verfügbar (abhängig von Typ und Materialkombination). Bitte anfragen!
Empfohlene Anwendungen
- Wasser und Abwassertechnik
- Lebensmittel und Getränke Industrie
- Medien mit geringem Feststoffgehalt
- Tauchmotorpumpen (z.B. Back-to-Back Anordnung)
- Ölgefüllte Unterwassermotoren (4"/6")
- Umwälzpumpen
- Haushaltsgeräte
- Drehschieberpumpen (z.B. für Kaffeemaschienen)
- Duschabsaugepumpen
Produktvarianten
BT-PNL
Positionene und Bezeichnungen wie bei BT-PN aber mit kleinerem Außendurchmesser (d3).
Positionene und Bezeichnungen wie bei BT-PN aber mit kleinerem Außendurchmesser (d3).
| Pos. | Benennung |
| 1.1 | Gleitring |
| 2.1 | Stationärer Gegenring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Mitnehmer |
| 1.5 | Feder |
| 1.6 | Federteller |
| 2.2 | Winkelmanschette |
BT-PN oder BT-PNL als Doppeldichtung
Positionene und Bezeichnungen wie bei BT-PN. Doppeldichtung in Back-to-Back-Anordung basierend auf BT-PN oder BT-PNL.
Die Dichtung vereint damit die Vorteile der BT-PN bzw. BT-PNL Dichtung mit denen einer Doppeldichtung.
Kunudenspezifische Abmessungen und Längen sind auf Anfragfe möglich.
Bei dieser Konfiguration muss der Betrbiebsdruck (Produktseitig) auf max. 2bar (29 PSI)begrenzt werden.
Spezifische Anwendungen und Betriebsgrenzen bitte anfragen.
Positionene und Bezeichnungen wie bei BT-PN. Doppeldichtung in Back-to-Back-Anordung basierend auf BT-PN oder BT-PNL.
Die Dichtung vereint damit die Vorteile der BT-PN bzw. BT-PNL Dichtung mit denen einer Doppeldichtung.
Kunudenspezifische Abmessungen und Längen sind auf Anfragfe möglich.
Bei dieser Konfiguration muss der Betrbiebsdruck (Produktseitig) auf max. 2bar (29 PSI)begrenzt werden.
Spezifische Anwendungen und Betriebsgrenzen bitte anfragen.

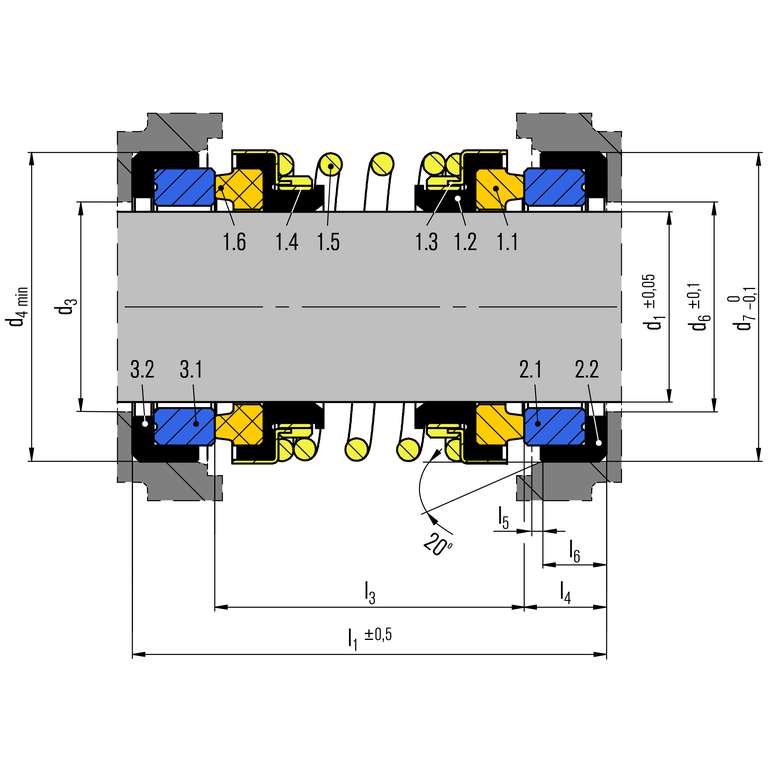

| Pos. | Benennung |
| 1.1, 1.6 | Gleitring |
| 2.1, 3.1 | Stationärer Gegenring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Mitnehmer |
| 1.5 | Feder |
| 2.2, 3.2 | Winkelmanschette |
