BT-AR
BT-AR

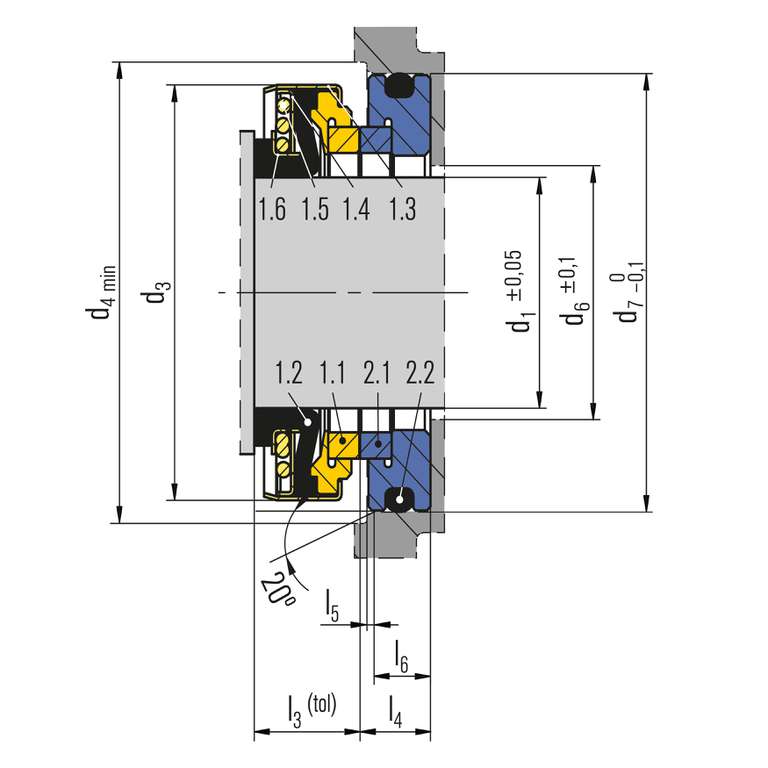

| Pos. | Benennung |
| 1.1 | Gleitring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Sicherungsring |
| 1.5 | Feder |
| 1.6 | Mitnehmer |
| 2.1 | Gegenring |
| 2.2 | Winkelmanschette |
BT-AR
Merkmale
- Einzel- und Doppeldichtung
- Für glatte Wellen
- Elastomerbalg rotierend
- Nicht entlastet
- Drehrichtungsunabhängig
- Kompakt gebaut
- Erhältlich in metrischen und zölligen Abmessungen
Vorteile
- Schutz der Welle über die gesamte Dichtungslänge
- Kurze axiale Einbaulänge
- Großseriendichtung für rotierende Wellen mit kleinem Durchmesser und Niederdruckanwendungen
- Große Werkstoffauswahl für maximale Flexibilität
- Bestes Preis-Leitungs-Verhältnis
- Anpassung der Maße möglich
- Gegenringvarianten sind Teil des Programms
Hinweis Die BT-AR ist auch als Mehrfachdichtung in Tandem- oder Back-to-back-Anordnung einsetzbar. Einbauvorschläge erhalten Sie gerne auf Anfrage.
Auf Anfrage sind maßliche Anpassungen an besondere Bedingungen möglich, z. B. Wellen in Zoll, andere axiale Längen oder an spezielle Gegengringausführungen.
Werkstoffe
Gleitring:
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Kohlegrafit massiv (B3) Siliziumkarbid (Q1, Q6), Wolframkarbid (U), PTFE glasfaserverstärkt (Y1), PTFE kohleverstärkt (Y2)
Gegenring:
Al-oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7), Wolframkarbid (U) Cr-Stahl (E), CrNi-Stahl (F1), CrNiMo-Stahl (G)
Elastomer:
NBR (P), EPDM (E), FKM (V), HNBR (X4)
Metallische Teile:
CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G), CrNi-Stahl 1.4057 (F1)
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Kohlegrafit massiv (B3) Siliziumkarbid (Q1, Q6), Wolframkarbid (U), PTFE glasfaserverstärkt (Y1), PTFE kohleverstärkt (Y2)
Gegenring:
Al-oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7), Wolframkarbid (U) Cr-Stahl (E), CrNi-Stahl (F1), CrNiMo-Stahl (G)
Elastomer:
NBR (P), EPDM (E), FKM (V), HNBR (X4)
Metallische Teile:
CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G), CrNi-Stahl 1.4057 (F1)
Standards und Freigaben
- W270
- ACS
- WRAS
- NSF
- DM 174/04
- FDA
- EC 1935/2004
- Je nach Typ und Materialkombination sind verschiedenen Werkstoffzulassungen vorhanden. Bitte fragen Sie das gewünschte Material an
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Whirlpool- und Swimming-Pool-Pumpen
- Haushaltsgeräte
- Spülmaschinenpumpen
- Tauchmotorpumpen
- Umwälzpumpen
- Pumpen für den Niedriglastbereich
Produktvarianten
BT-AR3
Gleit- und Gegenring aus Wolframkarbid (U). Elastomerwerkstoff und Durchmesserbereich wie BT-AR. Die BT-AR3 ist die richtige Wahl für robuste Einsatzbedingungen oder wenn die Gleitflächen durch abrasive Medien beschädigt werden könnten (z.B. Abwasser).
Gleit- und Gegenring aus Wolframkarbid (U). Elastomerwerkstoff und Durchmesserbereich wie BT-AR. Die BT-AR3 ist die richtige Wahl für robuste Einsatzbedingungen oder wenn die Gleitflächen durch abrasive Medien beschädigt werden könnten (z.B. Abwasser).
| Pos. | Benennung |
| 1 | Gleitringträger |
| 1a | Gleitring |
| 2 | Gegenringträger |
| 2a | Gegenring |
| 3 | Balg |
| 3a | O-Ring |
| 4 | Feder |
| 5 | Mitnehmer |
| 5a | Sicherungsring |
| 5b | Winkelring |
