BT-A2

BT-A2
Produkt anfragen

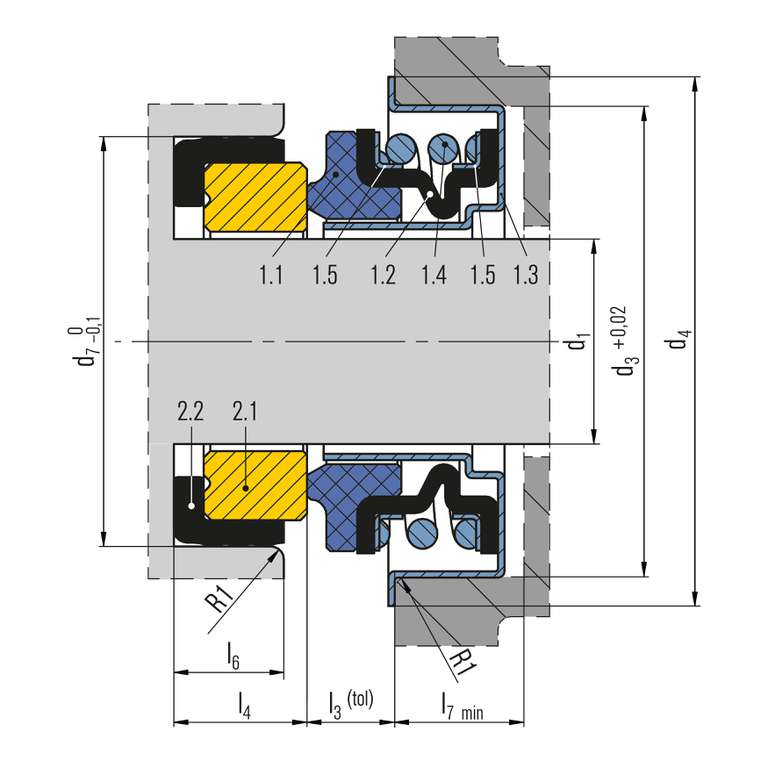

Item Description
1.1 Gleitring
1.2 Balg
1.3 Gehäuse
1.4 Feder
1.5 Winkelring
2.1 Gegenring
2.2 Winkelmanschette

BT-A2

Merkmale

  • Nicht entlastet
  • Einzelfeder
  • Drehrichtungsunabhängig
  • Stationär befederte Einheit

Vorteile

  • Stationäre Dichtung in zölligen Maßen
  • Kompaktes Design
  • Rotierender Gegenring
  • Balg frei von Torsionsbelastung
  • Großseriendichtung für kleine Wellendurchmesser und Niederdruckanwendungen

Einsatzbereich

Wellendurchmesser: d1 = 0,500”, 0,625”, 0,750”
Druck: p1* = 4 bar (58 PSI)
Temperatur:
t* = -20 °C ... +90 °C (-4 °F … +194 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

* Abhängig von Medium, Größe und Werkstoffen.

Werkstoffe

Gleitring: Kohlegrafit kunstharzimprägniert (B), Kohlegrafit massiv (B3)
Gegenring:
Al-Oxid (V1), Siliziumkarbid (Q1)
Elastomer: NBR (P), EPDM (E), FKM (V)
Metallische Teile:
CrNi-Stahl (F), CrNiMo-Stahl (G)
