Ultrahochdruck-Kompressordichtung PDGS zur CO2-Gas-Reinjektion

In CCUS-Anwendung (EOR) seit zehn Jahren erfolgreich im Einsatz.

CaseStudy_Tupi4_2023
Situation

GE-Kompressoren im Einsatz in der CO2-Gas-Reinjektion auf der Tupi 4-Plattform im Lula Ölfeld vor der brasilianischen Küste

Herausforderung

Extreme mechanische Belastung der Kompressordichtung durch Prozessdrücke von bis zu 428 bar(g) (6.206 PSIG)

Lösung

EagleBurgmann PDGS Tandemdichtung mit Zwischenlabyrinth

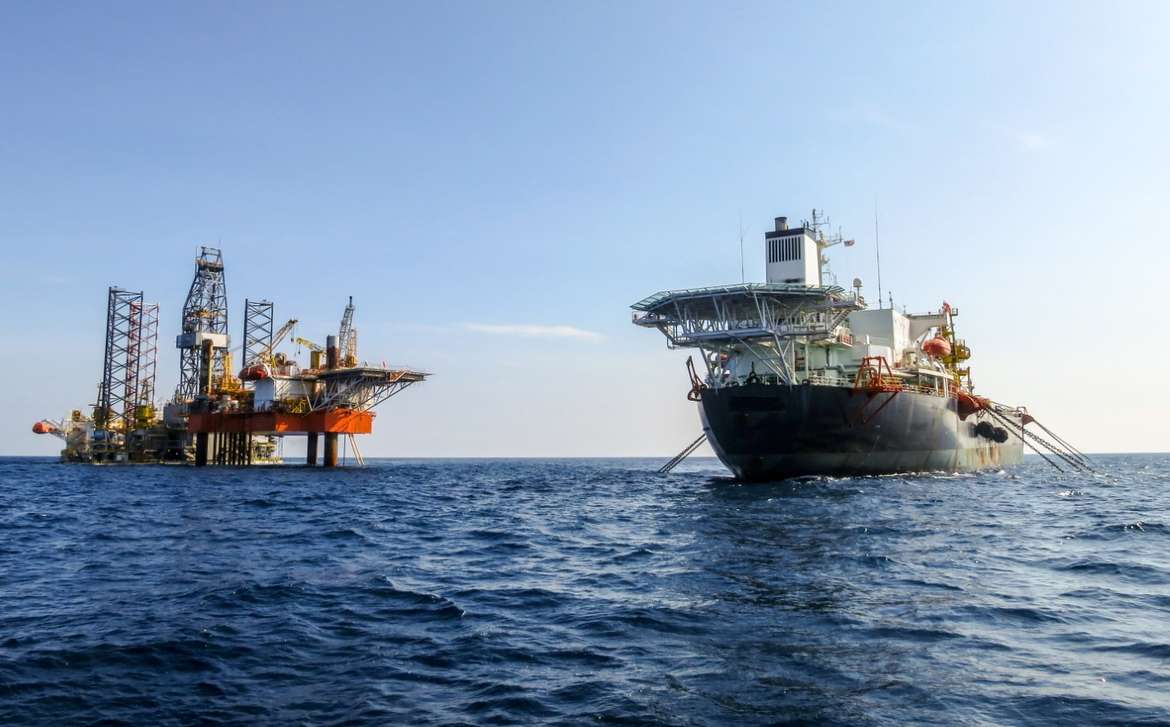

Das im Jahr 2006 entdeckte Ölfeld Lula liegt im Santos-Becken, etwa 250 Kilometer südwestlich vor der Küste von Rio de Janeiro, Brasilien. Das Meer ist an dieser Stelle rund 2.000 Meter tief. Das Öl und Gas lagert unter einer Schicht aus Gestein und Salz, dem "Pre-Salt", wobei die öl- und gasführenden Schichten noch einmal 4.000-5.000 Meter tiefer liegen. Das förderbare Vorkommen wird auf 5,5 Milliarden Barrel geschätzt. Seit 2008 wird Lula mit FPSO-Schiffen wie der Tupi 4 großflächig erschlossen.

Je tiefer unter dem Meeresboden gebohrt wird, desto höher sind die Anforderungen der Betreiber an den Prozessdruck, der einen starken und konstanten Rohölstrom  aufrechterhält und notwendig ist, um die immensen Erschließungskosten und Lizenzgebühren zu rechtfertigen. So zählte auch in diesem Projekt jedes zusätzliche Bar.

Der Betreiber, ein weltweit führendes Unternehmen im Bereich der CO2-Gas-Reinjektion, stellte im Jahr 2013 die Ingenieure von EagleBurgmann vor eine neue Herausforderung: Der Betriebspunkt der Kompressoren muss den noch nie dagewesenen Spitzenwert von 428 bar(g) (6.206 PSIG) erreichen.

Der Betriebsdruck überschritt die Einsatzgrenzen aller bisher in derartigen Ultrahochdruck-Anwendungen eingesetzten Dichtungen.

Der Druck wird beim Anfahren des Systems, beim Herunterfahren, und immer dann erreicht, wenn ein Ausgleich zwischen Einlass- und Auslassdruck zum Stillstanddruck stattfindet (Ausgleichsdruck). Ziel ist eine wirksame Vermischungszone zu schaffen, die zum Heranführen des Rohöls an die Förderbohrung benötigt wird. Die Dichtung sollte zudem für eine maximale Drehzahl von 13.844 min-1 ausgelegt sein.






OGI-004-2012_Brasilien_Tupi_Oelfeld

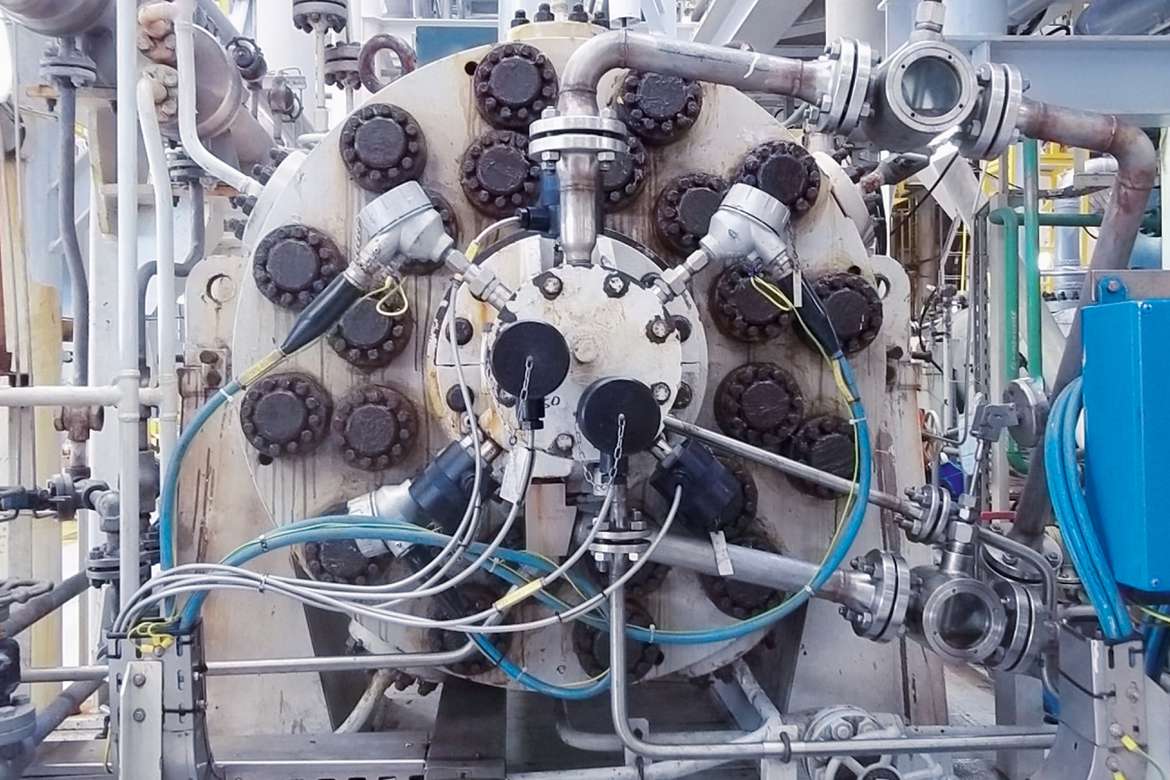

Abb.: Gas-Injektions-Kompressor bei Tupi 4 FPSO



​Auf der Ölplattform Tupi 4 fällt überkritisches Kohlenstoffdioxid (sCO2) als nichtverwertbares Nebenprodukt an. Da es aus ökologischen Gründen nicht in die Atmosphäre abgeblasen werden kann, entschied sich die Betreibergesellschaft das Gas als Injektionsmedium zu nutzen. Es wird stattdessen im Boden gebunden und ist zugleich eine wirtschaftlichere Alternative zum Injektionsmedium Wasser.

Dieses Vorgehen, also das Abscheiden, Nutzen und Speichern von Kohlenstoff (CCUS, Carbon Capture, Utilization & Storage), wird weltweit als ein wesentlicher Lösungsbaustein für das Erreichen von Net-Zero bis 2050 gesehen. CCUS gewinnt daher zunehmend an Bedeutung.

PDGS-CSE_006k.tiff CaseStudy_Grafik_Tupi.jpg

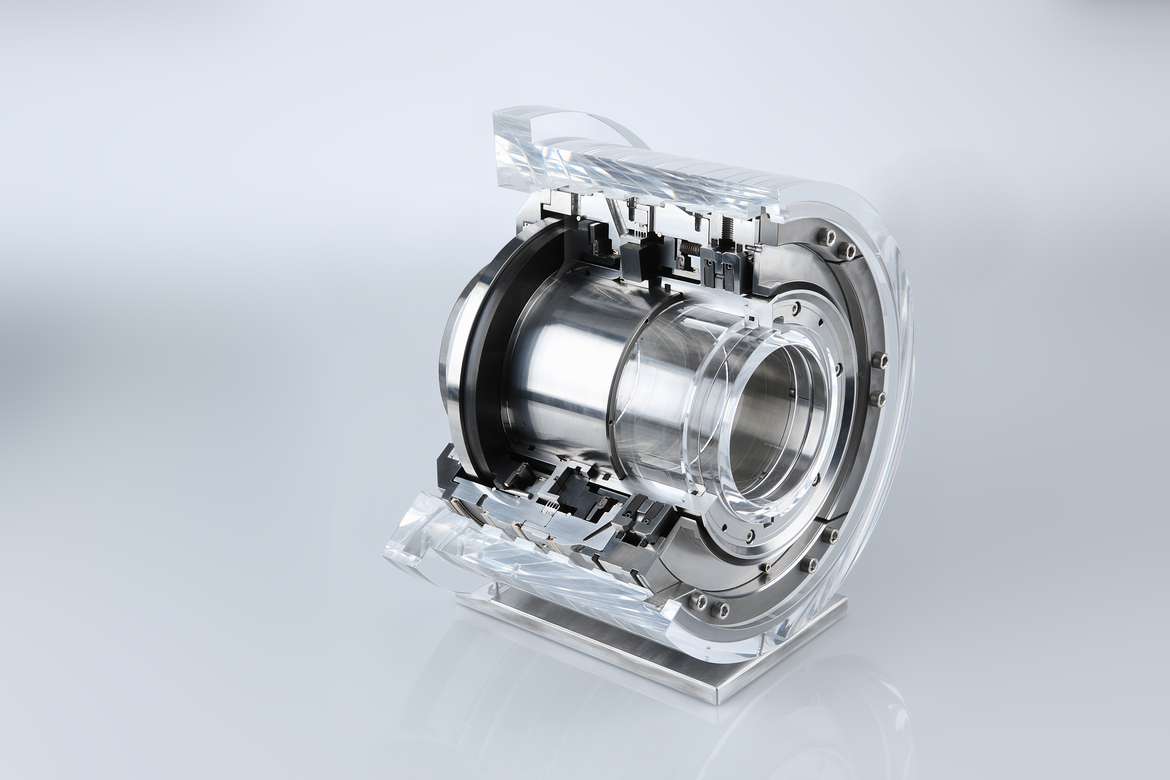

Abb. 1: EagleBurgmann PDGS Kompressorendichtung (Querschnitt)
Abb. 2: Querschnitt einer Tupi-4-Kompressorendichtung



Die Ingenieure von EagleBurgmann setzten für das Dichtungskonzept auf die für derartige Anwendungen konzipierte Kompressordichtung PDGS in Tandem-Anordnung mit Zwischenlabyrinth. Diese Anordnung stellt das beste technische Konzept für ultrahohe Prozessdrücke in der Gas-Reinjektion dar.

Allerdings mussten bei der Auslegung der Dichtung verschiedene Ziele in Einklang gebracht werden. Die Leckage-Rate sollte möglichst niedrig ausfallen und das Drehmoment beim Hochfahren stabil bleiben.

Die Ingenieure arbeiteten dafür an drei wesentlichen Punkten:

  • Der funktionelle Spalt zwischen Entlastungshülse und Stützring der dynamischen Sekundärdichtung wurde so weit wie möglich minimiert, ohne dabei die freie Beweglichkeit unter allen Betriebsbedingungen zu vernachlässigen.
  • Die Wellenhülse wurde geteilt konstruiert, so dass auch bei einer hohen Axiallast ein Höchstmaß an Stabilität gewährleistet bleibt.
  • Schließlich wurde für die Gleit- und Gegenringe ein Werkstoff gewählt, der für die besonderen mechanischen Belastungen geeignet ist. Speziell gesintertes Siliziumkarbid sorgt für eine höchste Festigkeit und hat eine optimale Wärmeleitfähigkeit. In Verbindung mit dem weichen Drehmoment der Übertragungstechnik macht dies die Dichtflächen unempfindlich gegen Verschmutzung und hohen Druck.


Umfangreiche Tests im F&E-Zentrum von EagleBurgmann und beim Kompressorhersteller zeigten, dass die Dichtung sowohl beim An- und Herunterfahren der Anlage als auch im Dauerbetrieb unter Volllast höchst zuverlässig arbeitet. Die hohe Verfügbarkeit der Kompressoren wird trotz ultrahohem Druck bei minimaler Leckage gewährleistet. Diese hervorragenden Ergebnisse bestätigten sich auch im Betrieb.



Die Performance der neuen PDGS Gleitringdichtung hat so sehr überzeugt, dass seit der ersten Installation vor 10 Jahren auf Tupi 4 weitere zwei Haupt- und zwei Reservekompressoren mit jeweils zwei dieser Dichtungen ausgestattet wurden. Die letzte Dichtungsinspektion fand 2016 statt. Alle Dichtungen zeigen nach wie vor beste Leistungswerte.

Die neueste Qualifizierung der PDGS-Baureihe führt mittlerweile zu Drücken bis zu 650 Bar (9427 PSI). Der Betreiber plant nun den Einsatz der PDGS auf weiteren FPSO-Plattformen.
