Bereit für den Trockenlauf

Rund 400 Pumpenwellen am Produktionsstandort eines Pharma-Unternehmens sind mit Gleitringdichtungen von EagleBurgmann ausgestattet. Ständig wechselnde Betriebsbedingungen und Trockenlaufphasen beanspruchen die Dichtungen extrem. DiamondFace-Technologie verlängert die Lebenszeit deutlich und ermöglicht, durch Rationalisierung die Lagerkosten zu senken.

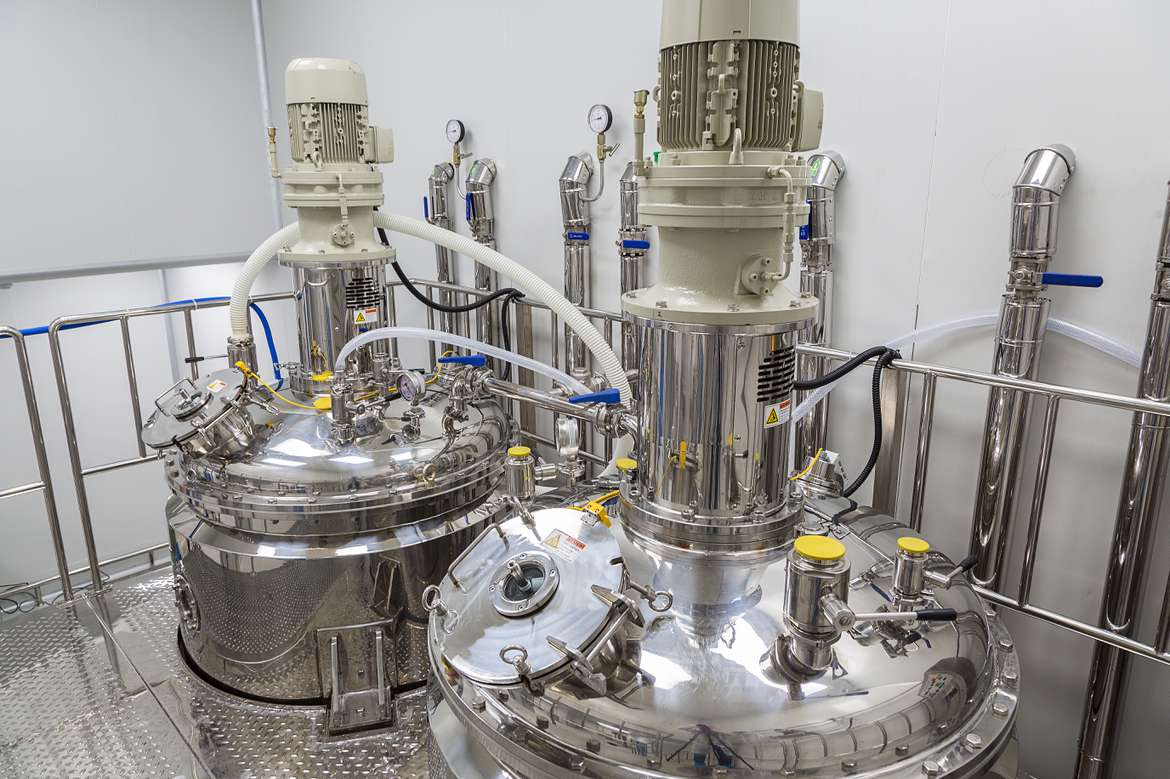

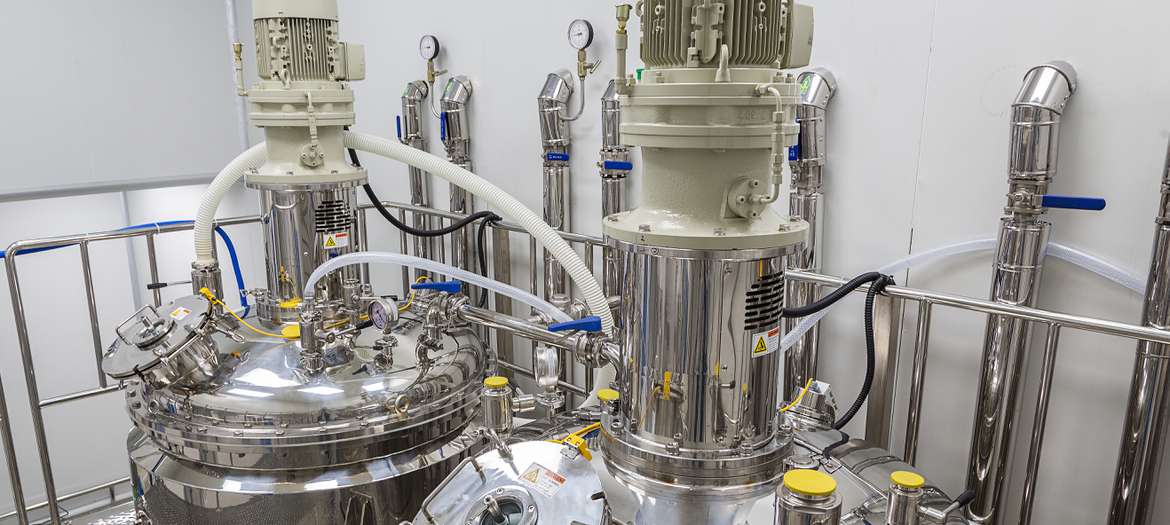

Das Pharma-Unternehmen produziert an dem Standort in Großbritannien Wirkstoffe für die Herstellung von Antibiotika. Der Produktionsprozess basiert auf Fermentierung. Die Hochdruckkreiselpumpen nach ANSI-Standard fördern das Medium von einem Fermenter zum nächsten. Dabei saugen die Pumpen einen Behälter komplett leer, was dazu führt, dass sie trockenlaufen und die Dichtungen unzureichend bis gar nicht geschmiert werden. Da der Prozess automatisiert ist, können sowohl das Produktionspersonal als auch die Kontrollsysteme nicht schnell genug eingreifen, um rechtzeitig auf den Trockenlauf zu reagieren.

Standard-Gleitringdichtungen sind für Trockenläufe bei Geschwindigkeiten wie in dieser Anwendung nicht ausgelegt, daher waren die Pumpendichtungen zu 80 % die Ursache für Ausfälle während des Trockenlaufs. Da an dem Produktionsstandort viele Lösemittel als Trägersubstanz im Einsatz sind, wird nur eine Standard-Leckage toleriert. Alles was darüber hinausgeht, wird als möglicherweise meldepflichtiger „signifikanter Verlust“ klassifiziert.

Da an dem Produktionsstandort nur wenige Reservepumpen vorhanden sind, ist jede Erhöhung des MTBF-Intervalls (MTBF: Mean time between failures) von Vorteil. Heute leistet die DiamondFace-Technologie von EagleBurgmann einen entscheidenden Beitrag dazu.

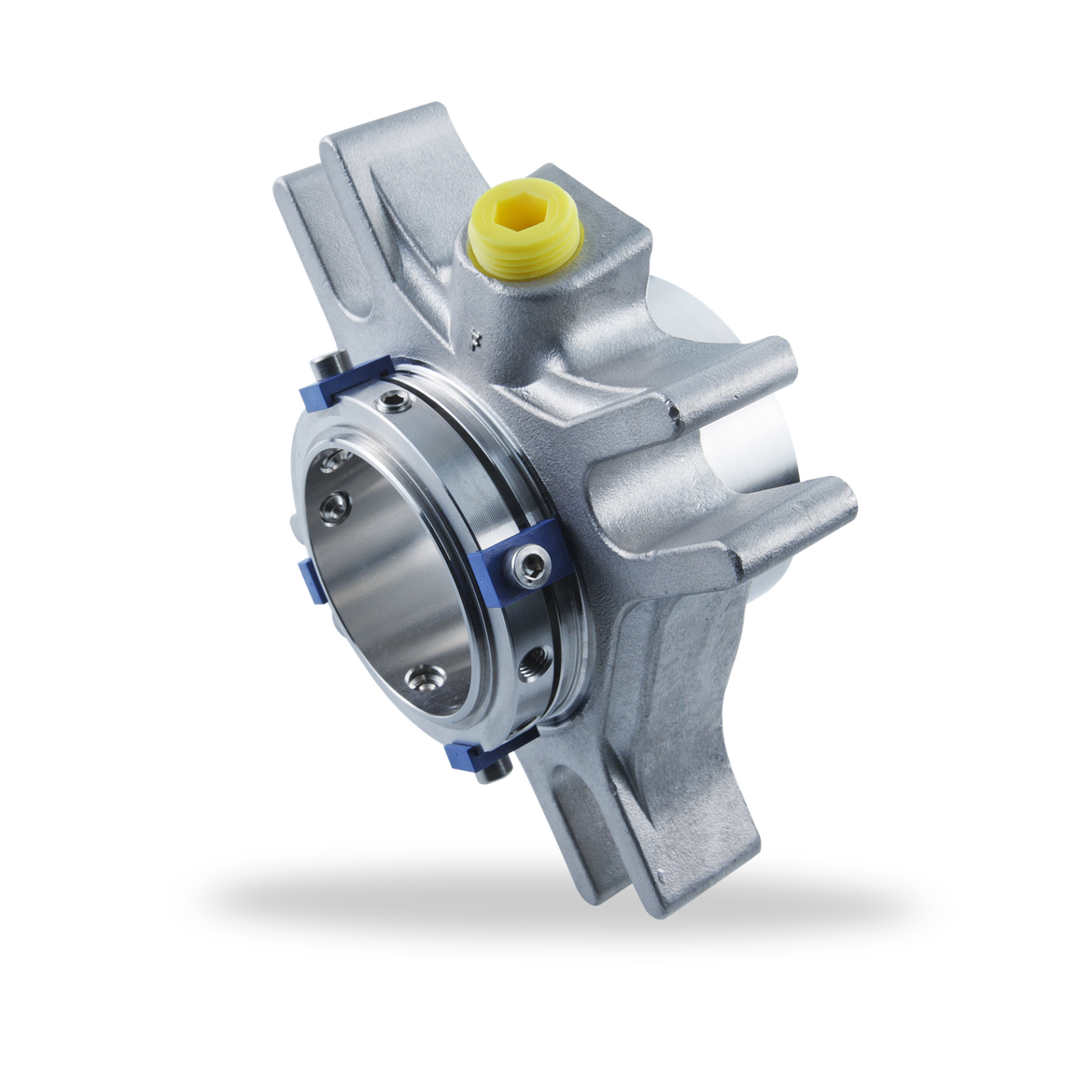

Vor mehreren Jahren unterzeichneten der Kunde und EagleBurgmann einen „TotalSealCare“-Vertrag und starteten damit, alle Pumpen von Komponentendichtungen auf „Cartex-“Dichtungen umzurüsten, das heißt, auf Einzel- und Doppeldichtungen in Cartridge-Ausführung. An den Pumpenwellen sind überwiegend Cartex-Einzeldichtungen verbaut, um Austritt des Prozessmediums zu verhindern. Diese Gleitringdichtungen sind komplett vormontierte und exakt positionierte Komponentendichtungen mit Deckel und Wellenhülse. Das Cartridge-Design ermöglicht einen schnellen und einfachen Einbau und erschwert den Eintrag von Schmutz während der Montage. Die Konstruktion dieser Dichtung entspricht dem Anspruch an minimale Stillstandzeiten in der Produktion und dem hohen Reinheitsgrad in der pharmazeutischen Industrie. Sie ist außerdem Grundlage, die Lagerhaltung zu rationalisieren und FDA-Vorschriften einzuhalten.

Einer der nächsten Schritte war, die Cartex-Dichtungen mit der vom Anwender inzwischen sehr geschätzten DiamondFace-Technologie zu optimieren: Die Oberflächen der Gleitringe erhalten in einem speziellen Verfahren eine mikrokristalline Beschichtung aus künstlich hergestelltem Diamant, was sie extrem verschleißfest und partiell trockenlauffähig macht. Während der Trockenlaufphasen wird Wärme außerdem sehr gut aus der Dichtung abgeleitet.

Das Konzept hat sich bewährt. Inzwischen wird die Cartex-Einzeldichtung mit DiamondFace nach und nach in den Pumpen verbaut. Nicht nur die Beschaffungskosten für die Dichtungen, sondern auch der Aufwand für neue Wellenlager und Wellen sind spürbar zurückgegangen. Das MTBF-Intervall hat sich um hundert Prozent von zwei auf vier Jahre erhöht. Das Risiko kostspieliger Produktionsunterbrechungen hat sich deutlich reduziert. Nun sollen alle Einzeldichtungen standardmäßig mit DiamondFace-Gleitflächen geliefert werden.

DiamondFace bringt einen weiteren entscheidenden Vorteil mit sich. Es wird nur eine Materialkombination für die Gleitringe benötigt und dadurch lässt sich der Lagerbestand am Produktionsstandort von 24 Teilen pro Dichtung auf acht Teile minimieren. Über zusätzliche Standardisierungsmaßnahmen in der Dichtungskonstruktion und Materialkombination erreichte EagleBurgmann, dass sich der Lagerbestand beim Kunden über die Jahre von 900 Einzelteile auf 150 Komplettdichtungen verringerte. Die Anzahl der Lagerstandorte wurde von 22 auf sechs verschlankt.

Die Zusammenarbeit zwischen EagleBurgmann und dem Pharma-Unternehmen besteht schon seit 2002. Verlängerte Laufzeiten und erhöhte Zuverlässigkeit der Cartex-SN sowie reduzierte Lagerkosten, Trainings und Service rund um die Uhr an sieben Tagen die Woche haben den Kunden bestärkt, weiterhin auf EagleBurgmann als seinen Lieferanten für Dichtungslösungen zu setzen.

• Temperatur: Umgebungstemperatur
• Behälterdruck: p1 max. = 1 barg (14,5 PSIG)
• Drehzahl: n max. = 1.450 min^-1
