HSH(L)U-D

Produkt anfragen

HSH(L)U-D

HSH(L)U-D
Produkt anfragen

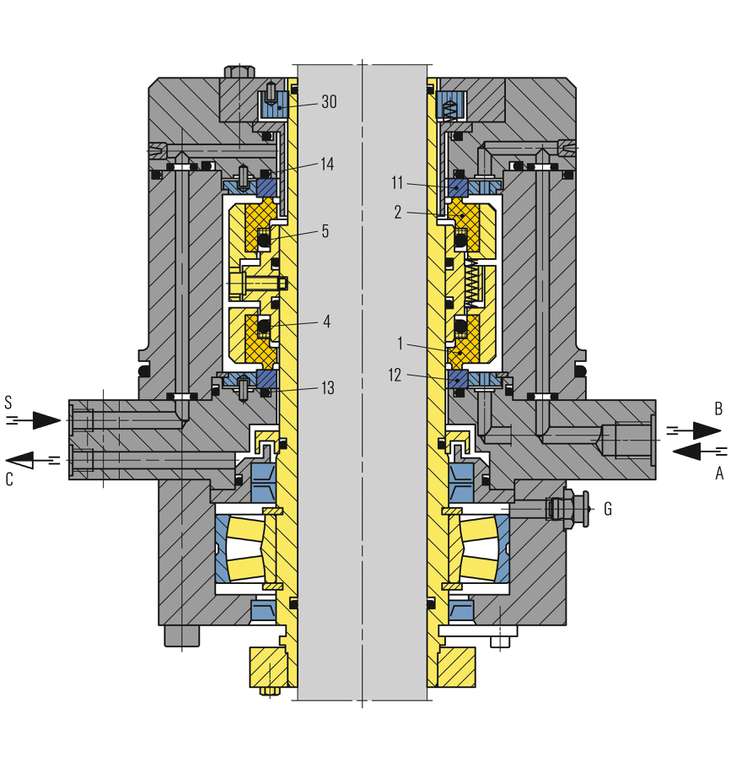

Pos. Benennung
1 Gleitring atmosphärenseitig
2 Gleitring produktseitig
4, 5, 13, 14 O-Ring
11 Gegenring produktseitig
12 Gegenring atmosphärenseitig
30 Drosselring

HSH(L)U-D

Merkmale

  • Für Untenantriebe
  • Doppeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend
  • Flüssigkeitsgeschmiert
  • Cartridgeeinheit

Vorteile

  • Montagefertige und werksgeprüfte Einheit
  • Mit oder ohne Lager lieferbar
  • Patentierte hydrodynamische Schmiernuten
  • Hochdruckdichtung für kundenspezifische Einzellösungen
  • Produktseitig schwimmender Drosselring zum Schutz der Dichtung oder zur Spülung
  • Anschlussmaße an Kundenanforderungen angepasst
  • Produktseitig selbstschließend
  • ATEX-Bescheinigung auf Anfrage

Einsatzbereich

Wellendurchmesser:
d1 = ... 500 mm ( ... 19,69")
Druck: p1 = Vakuum … 60 bar (870 PSI)
Temperatur:
t1 = -40 °C ... +200 °C (-40 °F ... +392 °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • FDA

Hinweis

Optionen:

Empfohlene Dichtungsversorgung

Offener Sperrkreislauf z.B. EagleBurgmann SPA, EagleBurgmann SPN

Produktlinks:
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)
