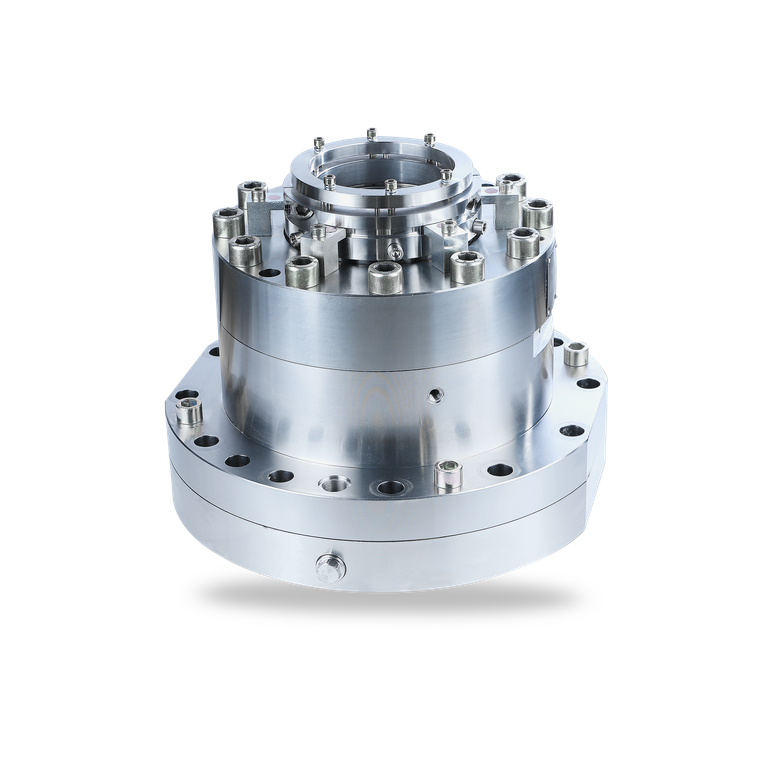

HS-D

Produkt anfragen

HS-D

HS-D
Produkt anfragen

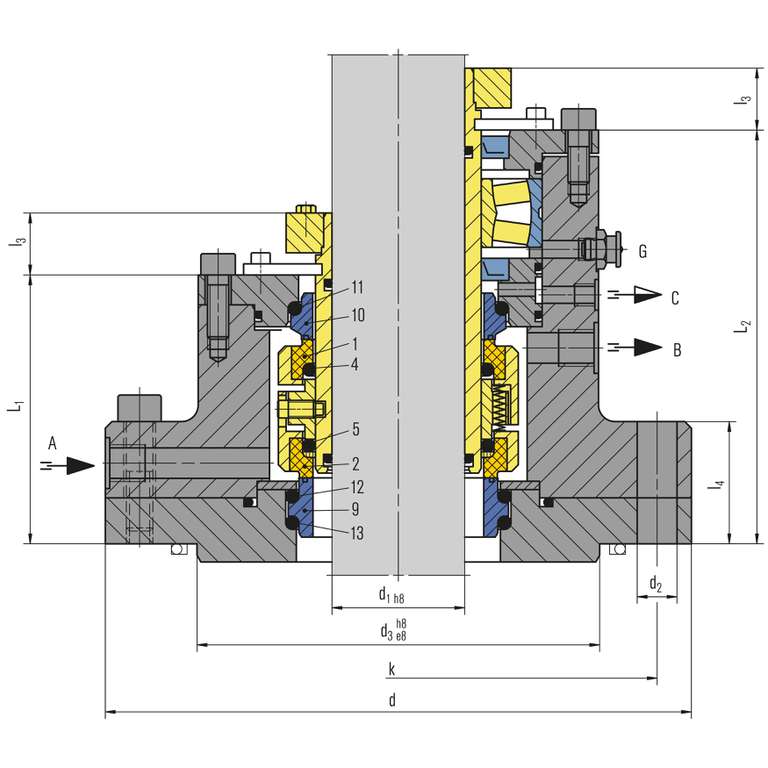

Pos. Benennung
1 Gleitring atmosphärenseitig
2 Gleitring produktseitig
4, 5, 11, 12, 13 O-Ring
9 Gegenring produktseitig
10 Gegenring atmosphärenseitig

HS-D

Merkmale

  • Für Obenantriebe
  • Doppeldichtung
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend
  • Flüssigkeitsgeschmiert
  • Cartridgeeinheit

Vorteile

  • Montagefertige und werksgeprüfte Einheit
  • Mit oder ohne Lager lieferbar
  • Patentierte hydrodynamische Schmiernuten
  • Ausgelegt für mittleren Druckbereich
  • Anschlussmaße an Kundenanforderungen angepasst
  • Produktseitig selbstschließend
  • ATEX-Bescheinigung auf Anfrage

Einsatzbereich

Wellendurchmesser:
d1 = 20 ... 500 mm (0,79" ... 19,69")
Druck: p1 = Vakuum ... 30 bar (... 435 PSI)
Temperatur:
t1 = -40 °C... +200 (350*) °C
(-40 °F ... +392 (662*) °F)
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

* mit Kühlflansch

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

  • FDA

Hinweis

Optionen:
  • Kühl- bzw. Heizflansch
  • Leckabzug
  • Spülung
  • Polymerisationssperre

Empfohlene Dichtungsversorgung

Offener Sperrkreislauf
z.B. EagleBurgmann SPA, EagleBurgmann SPN

Produktlinks:
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)


Produktvarianten

HS … -D
Doppeldichtung

HS .. L-D
Doppeldichtung mit integriertem Loslager.

HS ..(L)U-D
Doppeldichtung für Unten- und Seitenantriebe, mit oder ohne Lager.

Diese Dichtungen sind produktseitig selbstschließend ausgelegt, d.h. auch bei Druckschwankungen oder Druckumkehr bleiben sie geschlossen.
