SPS Niveauschalter
SPS Niveauschalter
SPS Niveauschalter
Merkmale
Niveauschalter der Baureihe SPS werden zur Überwachung und/oder Steuerung von Flüssigkeitsständen in Behältern, durch Alarmierung und/oder Steuerung von automatischen Nachfülleinrichtungen, eingesetzt. Der SPS ist für den Einsatz beim TS1016/A007, TS2000, TS4000 und TS5000 geeignet.
Vorteile
- Überwachung mehrerer Niveauhöhen mit einem Niveauschalter möglich
- Zuverlässige und robuste Technik
- Ausführung für Temperaturen bis 250 °C
- Einfach Montage von oben in den Behälter
- Vielseitiger Einsatz in der gesamten Prozessindustrie
Empfohlene Anwendungen
- Prozessindustrie
Funktionsbeschreibung

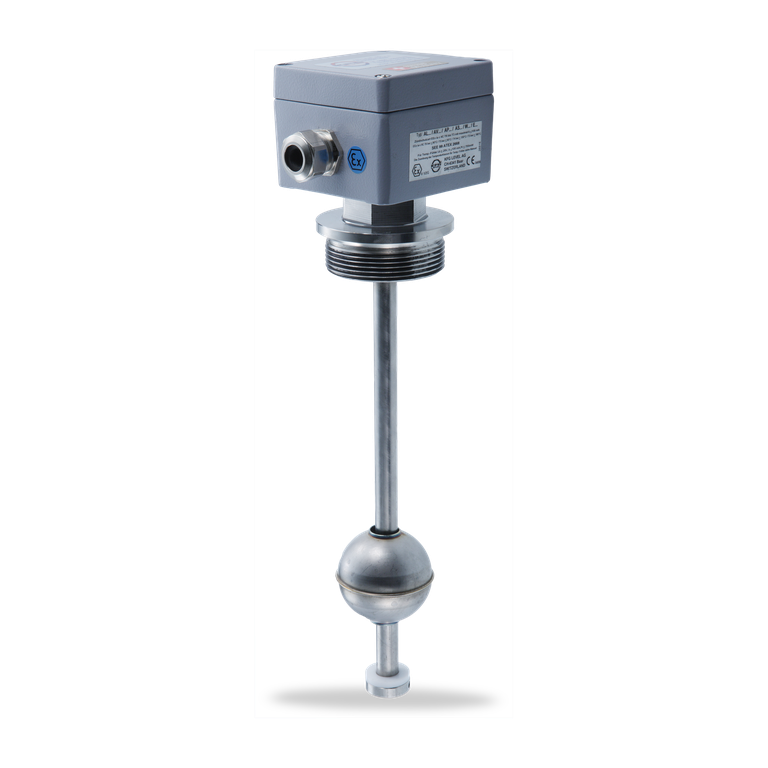

Die Niveauschalter der Baureihe SPS arbeiten nach dem Schwimmerprinzip. Schwimmerschalter sind Schaltvorrichtungen, die durch einen von Flüssigkeit bewegten Schwimmer betätigt werden. Der Schalter besteht aus einem Gleitrohr mit eingelagerten Reedkontakten sowie einem Schwimmer in dem ein Ringmagnet montiert ist. Der Schwimmer wird durch den steigenden Flüssigkeitsstand im Behälter angehoben und betätigt durch das Magnetfeld des Schwimmers durch die Wandung des Gleitrohres einen Reedkontakt.
Produktvarianten
| Bezeichnung | SPS |
SPS 2000/A002 |
SPS 2000/A103 |
SPS 2000/A201 |
SPS 2000/A202 |
SPS 2000/A800 |
SPS 2100/A101 |
SPS 2100/A002 |
|
|---|---|---|---|---|---|---|---|---|---|
| Bauart | |||||||||
| Schwimmerschalter mit 1 Schutzgaskontakt |
■ | ■ | ■ | ||||||
| Schwimmerschalter mit 2 Schutzgaskontakten |
■ | ■ | ■ | ||||||
| Schwimmerschalter mit 3 Schutzgaskontakten |
■ | ||||||||
| Schwimmer Messumformer | ■ | ||||||||
| Schaltpunkte | |||||||||
| MIN Füllstand | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
| MIN/MIN Füllstand | ■ | ||||||||
| MAX Füllstand | ■ | ■ | ■ | ■ | |||||
| Schalt- / Signalfunktion | |||||||||
| Umschalter | ■ | ■ | ■ | ■ | |||||
| Norm. 16 mA, Alarm 8mA | |||||||||
| 4-20 mA | ■ | ||||||||
| Fehlfunktion | |||||||||
| Öffner | ■ | ||||||||
| 3,6 oder 21 mA | |||||||||
| Ex-Einsatzbereich | |||||||||
| Zone 1 (Ex ib IIC T4) | ■ | ||||||||
| Zone 1 (Ex d(e) IIC T4-T6) | ■ | ■ | |||||||
| Zone 0 (Ex c ia IIC T3-T6) | ■ | ■ | ■ | ■ | |||||
| Ex-Zulassung | |||||||||
| Bescheinigung gem. ATEX | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
| Zul. Druck (Medium) | |||||||||
| 30 bar (435 PSI), Prüfdruck 40 bar (580 PSI) |
■ | ■ | ■ | ||||||
| 40 bar (580 PSI), Prüfdruck 52 bar (754 PSI) |
■ | ■ | |||||||
| 40 bar (580 PSI), Prüfdruck 60 bar (870 PSI) |
■ | ||||||||
| 100 bar (1.450 PSI), Prüfdruck 130 bar (1.885 PSI) |
■ | ■ | |||||||
| Zul. Temperatur (Medium) | |||||||||
| 120 °C (248 °F) | ■ | ■ | ■ | ■ | |||||
| 150 °C (302 °F) | |||||||||
| 180 °C (356 °F) | ■ | ■ | ■ | ||||||
| 250 °C (482 °F) | ■ | ||||||||
| Min. Dichte des Mediums | |||||||||
| 0,7 g/cm3 | ■ | ■ | ■ | ■ | ■ | ■ | |||
| 0,4 g/cm3 | ■ | ■ | |||||||
| Material / Gewicht | |||||||||
| Sperrmediumsberührte metallische Teile |
1.4571 | 1.4571 | 1.4571 | 1.4571 | 1.4571 | 1.4571 | 1.4571 | 1.4571 | |
| Gewicht ca. | 1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
1,7 kg (3,75 lb) |
|
Weitere Ausführungen auf Anfrage.
Ähnliche Produkte
SP23 Durchflussmesser
Die Durchflussmesser der Baureihe SP23 werden zur Kontrolle der Nachspeisemenge zum Dichtungssperrkreislauf in geschlossenen Systemen (z.B. SPN1000/3000) eingesetzt. Die angezeigte Menge entspricht dem Sperrmediumsverlust im Kreislauf durch Leckage.

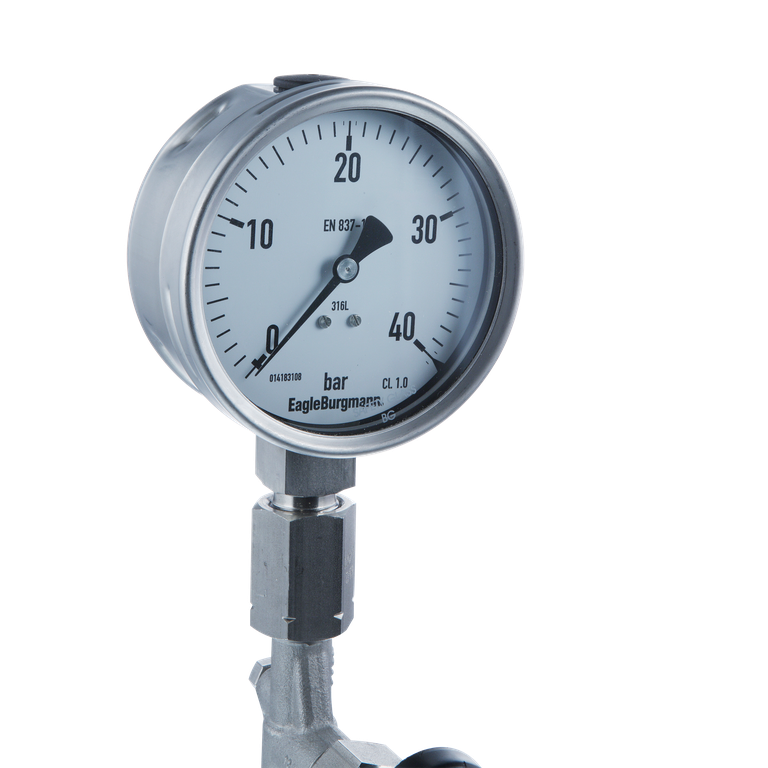

SP23 Manometer
Die Rohrfedermanometer der Baureihe SP23 werden zur optischen Kontrolle des Betriebsdrucks eingesetzt.

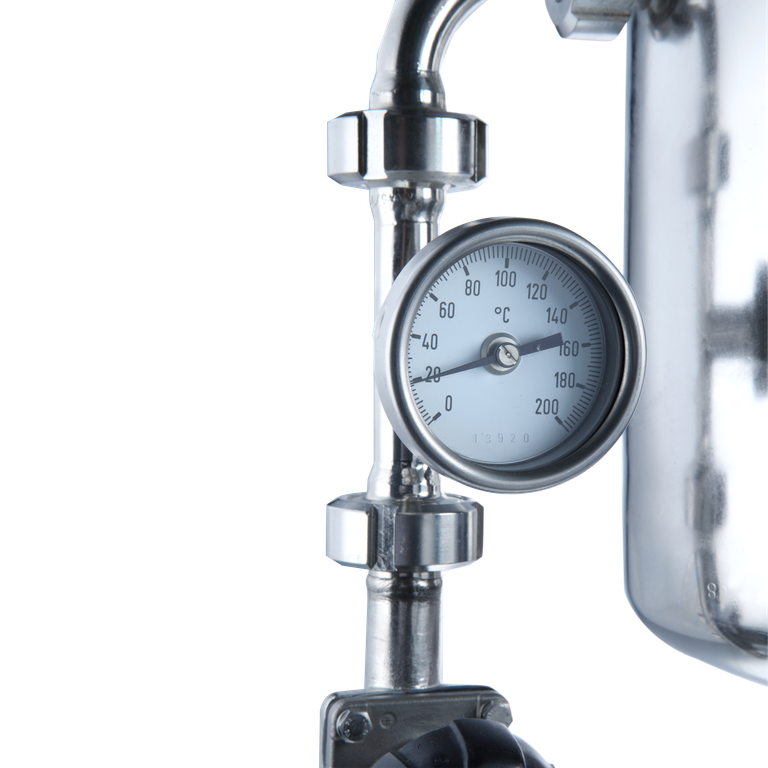

SP23 Thermometer
