LL9UC

Produkt anfragen

LL9UC

LL9UC
Produkt anfragen

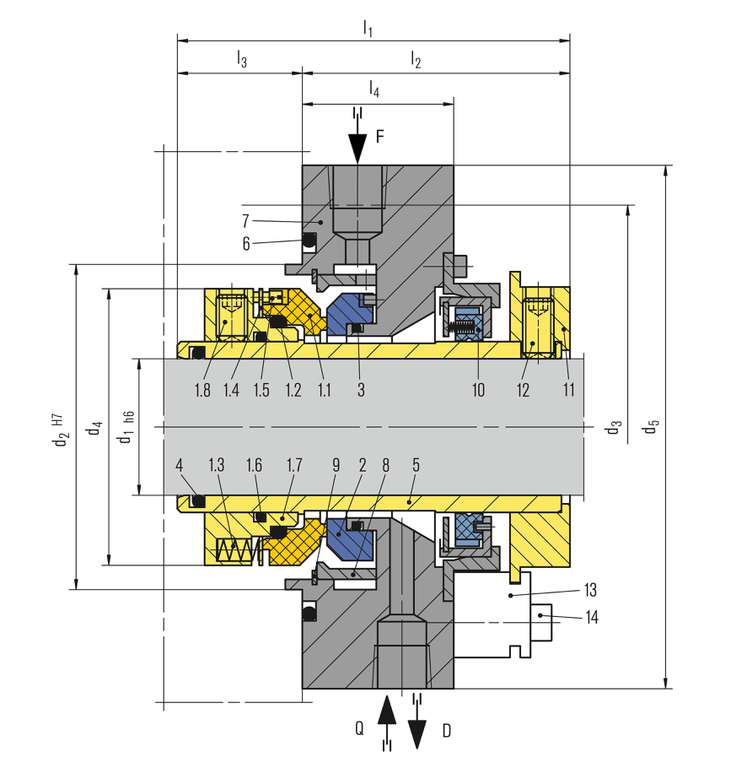

Pos. Benennung
1.1 Gleitring
1.2, 1.6, 3, 4, 6 O-Ring
1.3 Feder
1.4 Druckring
1.5 Mitnehmerschraube
1.7 Manschette
1.8, 12 Gewindestift
2 Gegenring
5 Wellenhülse
7 Deckel
8 Verteilerring
9 Sicherungsring
10 Drosselbuchse
11 Mitnehmer
13 Montagelehre
14 Zylinderschraube


F Spülung
Q Quench
D Drainage

LL9UC

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
  • Einzeldichtug
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Massive Gleit- und Gegenringe

Vorteile

  • Kompaktes Design
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Lange Lebensdauer
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich
  • Breite Auswahl an Werkstoffen
  • Metallische Teile auch in Spezialwerkstoffen lieferbar

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 42 bar (... 609 PSI)
Temperatur: t = -40 °C ... +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg ... 23 m/s (... 75 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 1CW-FL
