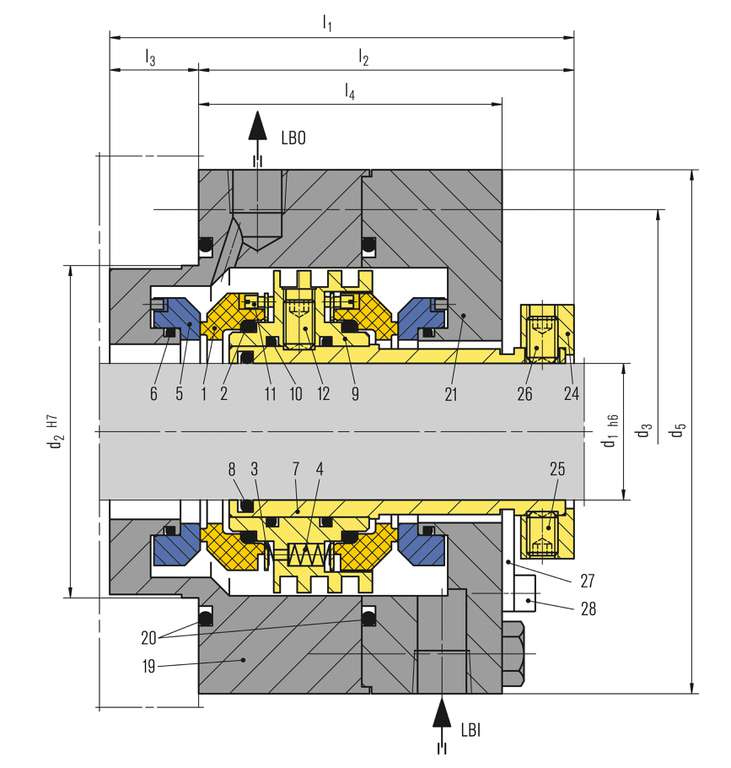

Pos. Benennung
1 Gleitring
2, 6, 8, 10, 20 O-Ring
3 Druckring
4 Feder
5 Gegenring
7 Wellehülse
9 Pumpring
11 Mitnehmerschraube
12, 25, 26 Gewindestift
19, 21 Deckel
24 Mitnehmer
27 Montagelehre
28 Zylinderschraube

LBO Sperrflüssigkeit AUS
LBI Sperrflüssigkeit EIN

LL9DKUU

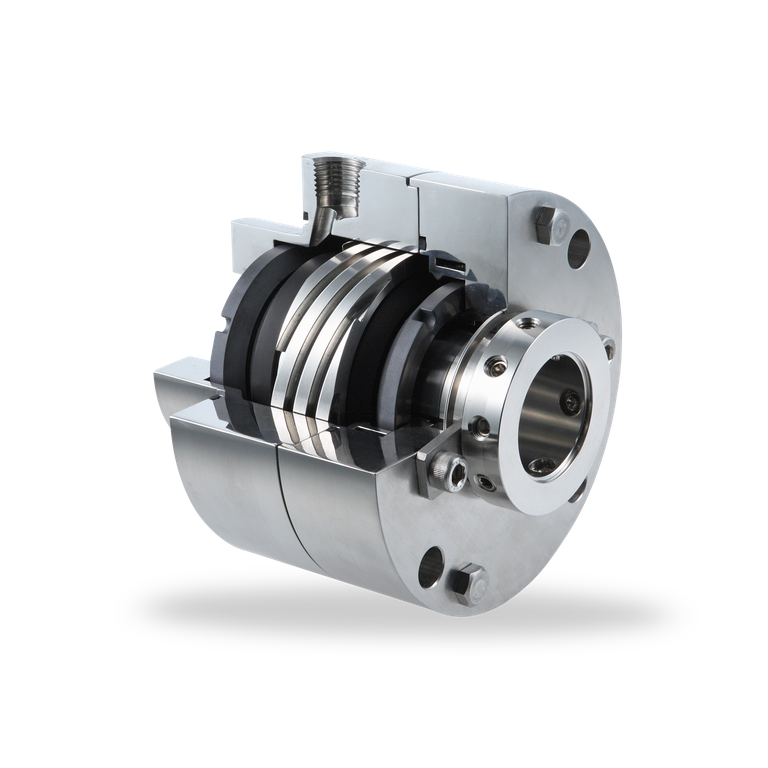

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Gleiche Größe von Inboard- und Outboard-Dichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Massive Gleit- und Gegenringe

Vorteile

  • Kompaktes Design
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Lange Lebensdauer
  • Druckentlastete Konstruktion verhindert Ausrücken des Gegenringes bei Druckumkehr
  • Dynamischer O-Ring nicht im direktem Kontakt mit der Wellenhülse - daher keine Beschädigung möglich

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = Vakuum ... 42 bar (... 609 PSI)
Temperatur: t = -40 °C … +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg ... 23 m/s (... 75 ft/s)


* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3CW-BB

Ähnliche Produkte

APItex-S

  • Dichtung nach API 682 Category 1, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massiver Gleitring
  • Massiver Gegenring

APItex-T

  • Dichtung nach API 682 Category 1, Type A, Arrangement 2 oder 3
  • Doppeldichtung in Face-to-Back-Anordnung
  • Entlastet
  • Cartridge-Einheit
  • Drehrichtungsunabhängig
  • Massive Gleitringe
  • Massive Gegenringe

CGSH-KD

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Cartridge-Einheit
  • Drehrichtungsunabhängig (mit U-Nuten)
  • Gasgeschmiert
  • Berührungsfreier Lauf, keine Reibung
  • Gruppenbefederung rotierend
