H75VA4-S

H75VA4-S
Produkt anfragen

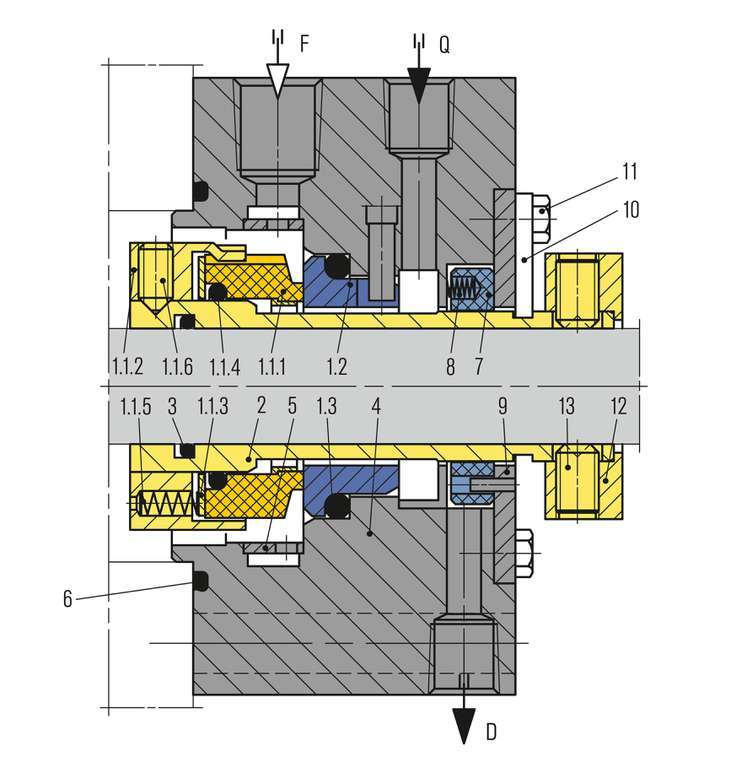

Pos. Benennung
1.1.1 Gleitring
1.1.2 Mitnehmer
1.1.3 Druckring
1.1.4, 1.3, 3, 6 O-Ring
1.1.5, 8 Feder
1.1.6, 13 Gewindestift
1.2 Gegenring
2 Wellenhülse
4 Deckel
5 Verteilerring
7 Drossel
9 Scheibe
10 Montagelehre
11 Sechskantschraube
12 Stellring


F Spülung
Q Quench
D Drainage

H75VA4-S

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type A, Arrangement 1
  • Einzeldichtung
  • Entlastet
  • Cartridge-Einheit
  • Gruppenbefederung rotierend
  • Drehrichtungsunabhängig
  • Integrierte Pumpeinrichtung lieferbar
  • Nachfolgemodell der H75VN

Vorteile

  • Kompaktes Design
  • Universell einsetzbar in Erstausrüstung oder Umrüstung
  • Effiziente Lagerhaltung durch standardisierte Komponenten
  • Breite Auswahl an Werkstoffen
  • Großes Einsatzfeld hinsichtlich Temperatur und Druck
  • Metallische Teile auch in Spezialwerkstoffen lieferbar

Einsatzbereich

Wellendurchmesser:
d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p1 = ... 42 bar (609 PSI)
Temperatur:
t = -40 °C ... +176 °C (-40 °F … +349 °F)*
Gleitgeschwindigkeit: vg = 23 m/s (75 ft/s)
Axialbewegung:
d <50 mm ±1,0 mm
d ≥50 mm ±1,5 mm

* Engineered bis 260 °C (500 °F) mit FFKM (K) Nebendichtungen.

Werkstoffe

Gleitring: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenring:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: Hastelloy® C-276 (M5)
Metallische Teile: CrNiMo-Stahl 316 (G) oder equivalent, weitere Werkstoffe auf Anfrage.

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 1CW-FL
