Espey WKA1100HP

Espey WKA1100HP
Produkt anfragen

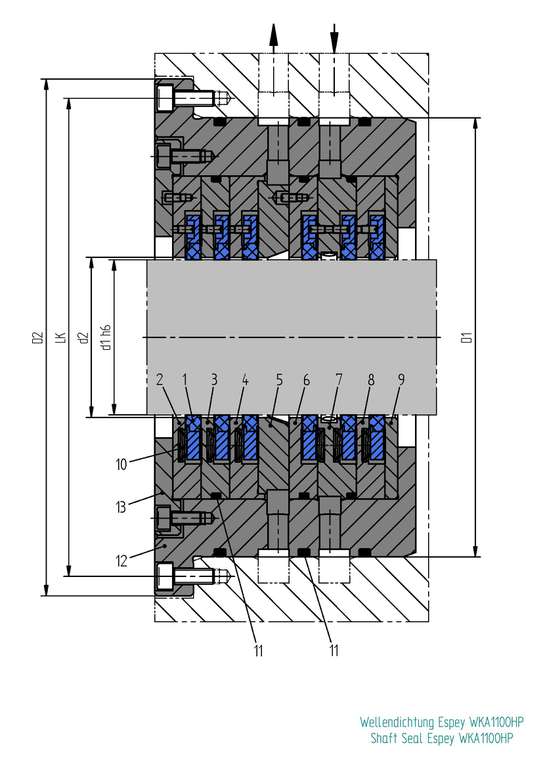

Pos. Benennung
1 Dichtring
2 Kammer
3 Kammer
4 Kammer
5 Laterne
6 Kammer
7 Sperrgaskammer
8 Kammer
9 Schlussring
10 Druckfeder
11 O-Ring
12 Gehäuse
13 Deckel


Espey WKA1100HP

Merkmale

  • Kammerdichtung (Baukastensystem - beliebig kombinierbar), optional mit Gehäuse und Deckel
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
  • Einteiliger Dichtring mit Bandage aus Titan
  • Beidseitige Entlastung des Dichtrings in der Kammer für kurzzeitigen Backpressure-Betrieb
  • Dichtring axial befedert – kein Aufschwingen im drucklosen Maschinenbetrieb

Vorteile

  • Hohe Betriebssicherheit
  • Hohe Standzeit
  • Wartungsfreundlich

Einsatzbereich

Wellendurchmesser:
d = 20 ... 200 mm (0.79" … 7.87")
Betriebsdruck:
p = Vakuum ... 250 bar (3.626 PSI) abs.
Betriebstemperatur:
t = -120 ... +225 °C (-184 °F … +437 °F)
Gleitgeschwindigkeit: vg = max. 240 m/s (787 ft/s)
Radialspiel: ±1,0 mm(±0.04")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >58 HRC

Werkstoffe

Dichtring: Kohle mit Titanbandage
Kammer- und Gehäuseteile: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm®-HT/HD, KSiL C 4400

Standards und Freigaben

  • FDA
