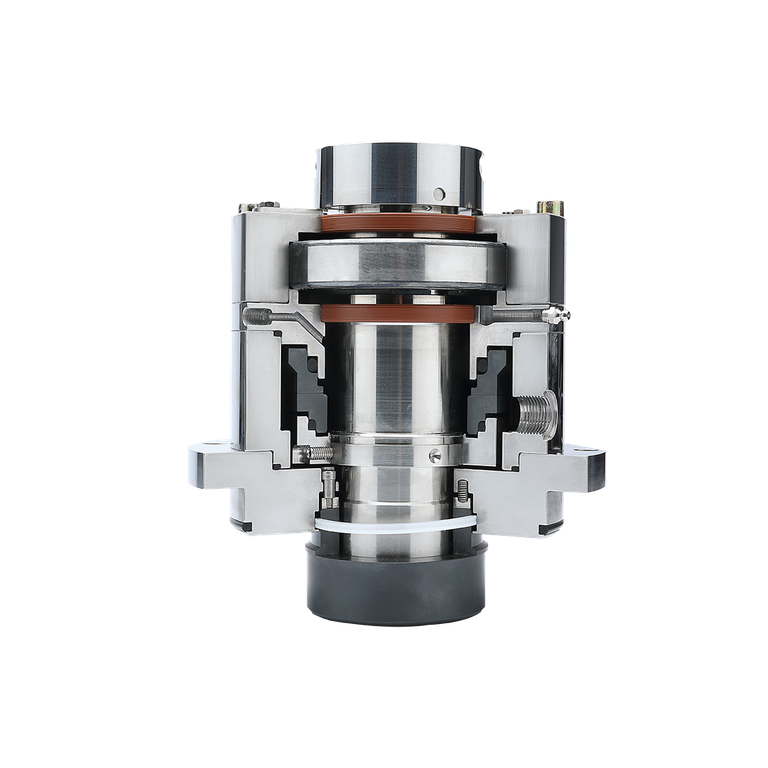

AGSR3(L)-D
Doppeldichtung (mit Loslager für die Welle) für Sterilanwendungen. Die totraumarme Konstruktion mit polierten produktseitigen Oberflächen erfüllt die Anforderungen für hygienische Anwendungen.
Doppeldichtung (mit Loslager für die Welle) für Sterilanwendungen. Die totraumarme Konstruktion mit polierten produktseitigen Oberflächen erfüllt die Anforderungen für hygienische Anwendungen.

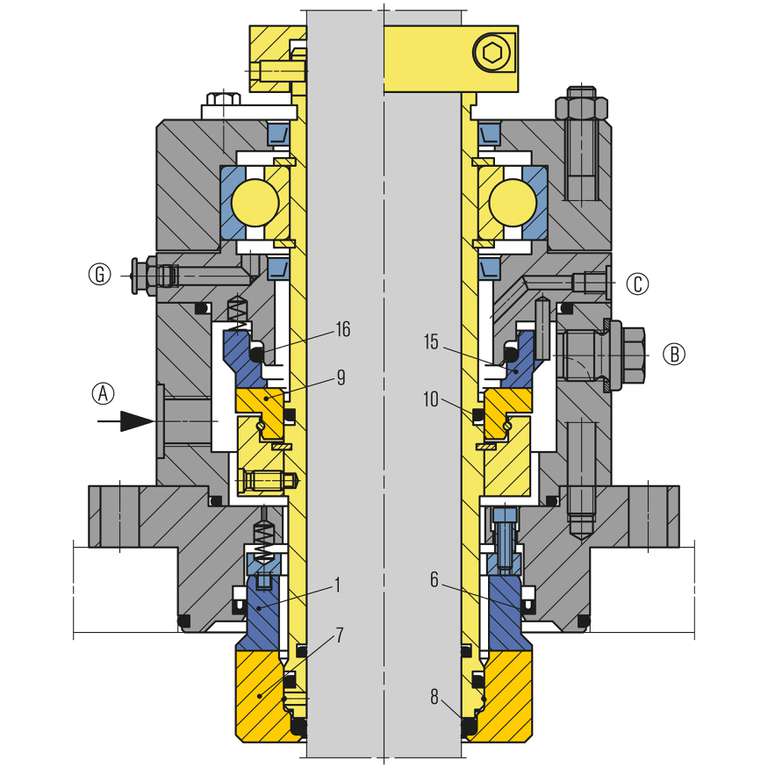

| Pos. | Benennung |
| 1, 15 | Gleitring |
| 6 | Dichtring |
| 7, 9 | Gegenring |
| 8, 10, 16 | O-Ring |
AGSR
Merkmale
- Für Oben-, und Seitenantriebe
- Doppeldichtung
- Entlastet
- Befederung produktseitig stationär
- Drehrichtungsunabhängig
- Gasgeschmiert
- Cartridgeeinheit
Vorteile
- Montagefertige und werksgeprüfte Einheit
- Produktseitiger Gegenring rotierend
- Drehmomentübertragung über Klemmring für große Axialbewegungen
- Berührungsfrei laufend
- Kein Eintrag von Reibungswärme aus den Gleitflächen in das Produkt
- In Sterilausführung lieferbar
- ATEX-Bescheinigung auf Anfrage
Einsatzbereich
Wellendurchmesser:
d1 = 20 ... 200 mm (0,8" … 7,9")
Druck: p1 = Vakuum ... 6 bar (87 PSI),
Δp = min. 3 bar (44 PSI),
p3 = max. 9 bar (131 PSI)
Temperatur: t1 = -20 °C ... +200 °C
(-4 °F … +392 °F))
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)*
* Höhere Geschwindigkeiten auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
d1 = 20 ... 200 mm (0,8" … 7,9")
Druck: p1 = Vakuum ... 6 bar (87 PSI),
Δp = min. 3 bar (44 PSI),
p3 = max. 9 bar (131 PSI)
Temperatur: t1 = -20 °C ... +200 °C
(-4 °F … +392 °F))
Gleitgeschwindigkeit:
vg = 0 ... 5 m/s (0 ... 16 ft/s)*
* Höhere Geschwindigkeiten auf Anfrage.
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Werkstoffe
Gleit- und Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.
Standards und Freigaben
- FDA
- ATEX
- TA-Luft-konform
Empfohlene Anwendungen
- Chemische Industrie
- Nahrungsmittelindustrie
- Pharmazeutische Industrie
- Mischer
- Trockner
- Sondermaschinen
Hinweis
Optionen:
- Spülung
Empfohlene Dichtungsversorgung
Gasversorgung mit EagleBurgmann GSS4015/A400-D0,
GSS4016/A250-D1 oder GSS4016/A350-D1. .
Hinweis: Zur Gewährleistung einer ausreichenden Versorgung der Gleitringdichtung muss der Druck eingangsseitig am Sperrgassystem stets mindestens 3 bar (44 PSI) über dem maximalen Sperrdruck liegen.
Produktlink:
EagleBurgmann GSS
GSS4016/A250-D1 oder GSS4016/A350-D1. .
Hinweis: Zur Gewährleistung einer ausreichenden Versorgung der Gleitringdichtung muss der Druck eingangsseitig am Sperrgassystem stets mindestens 3 bar (44 PSI) über dem maximalen Sperrdruck liegen.
Produktlink:
EagleBurgmann GSS
Produktvarianten

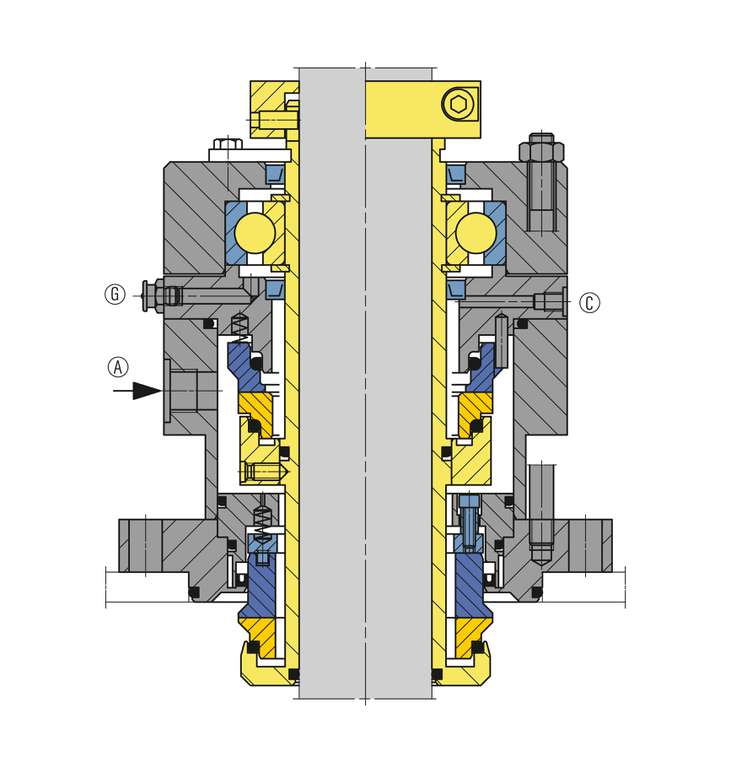

AGSR5(L)-D
Doppeldichtung (mit Loslager für die Welle). Falls die Dichtung im Produkt laufen soll, bitte Rücksprache.
Doppeldichtung (mit Loslager für die Welle). Falls die Dichtung im Produkt laufen soll, bitte Rücksprache.
AGSR5(L)-D
Doppeldichtung (mit Loslager für die Welle).
Doppeldichtung (mit Loslager für die Welle).
