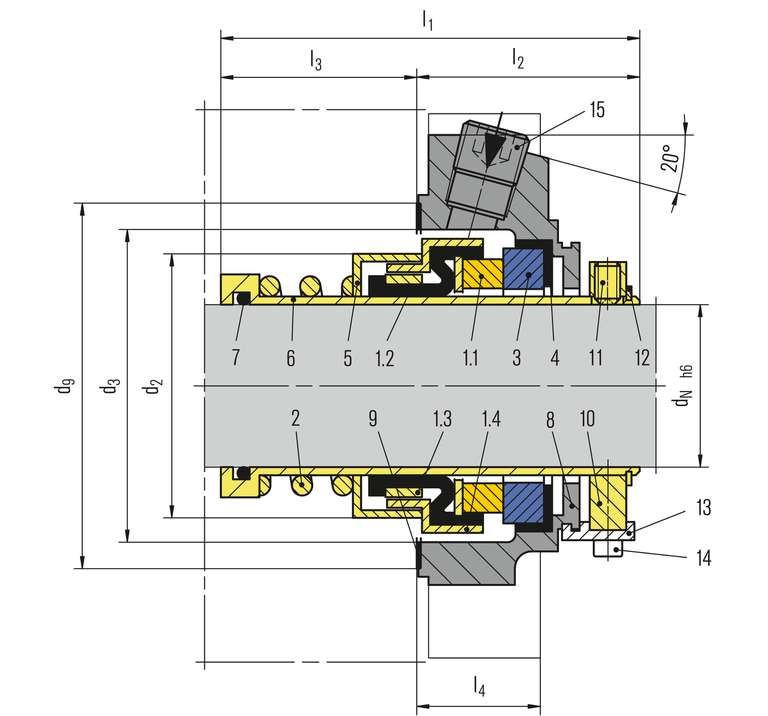

Position Benennung
1 Balgeinheit
1.1 Gleitring
1.2 Balg
1.3 Mitnehmer
1.4 Winkelring (Federteller)
2 Feder
3 Gegenring (G60)
4 Winkelmanschette bzw. O-Ring
5 Abstandsring
6 Wellenhülse
7 O-Ring
8 Deckel
9 Flachdichtung
10 Mitnehmer
11 Gewindestift
12 Sicherungsring
13 Montagelehre
14 Zylinderschraube
15 Verschlussschraube

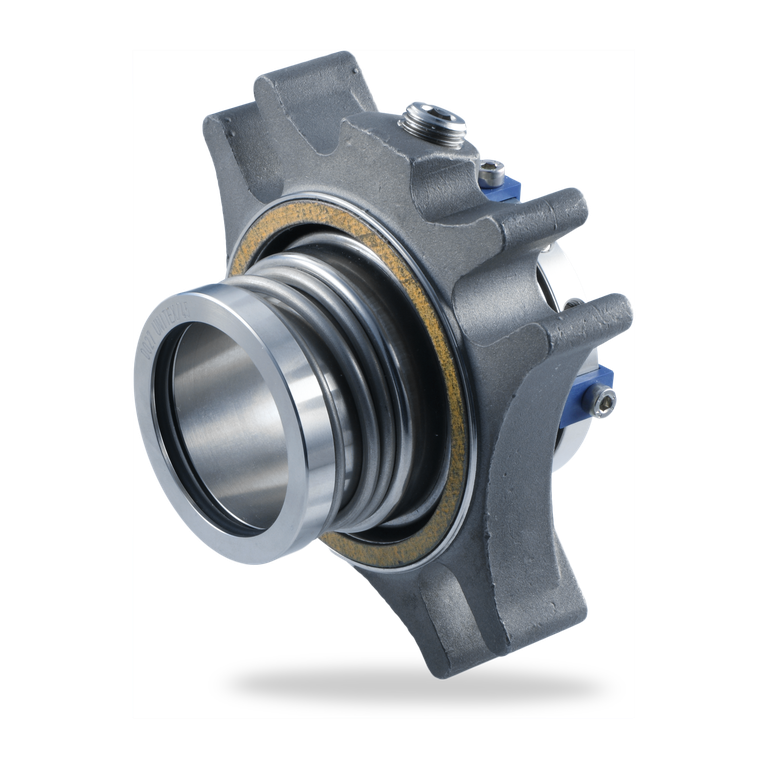

Unitex®

Merkmale

  • Einzel-Cartridgedichtung
  • Elastomerbalg
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Befederung rotierend
  • Balg und Feder frei von Torsionsbelastung
  • Metrische und zöllige Größen lieferbar

Vorteile

  • Einfache und schnelle Montage
  • Passt in jeden Einbauraum, durch kleinsten Außendurchmesser
  • Wichtige Werkstoffzulassungen vorhanden
  • Universelle Einsatzmöglichkeiten (Standardisierung)
  • Keine Änderungen an existierenden Pumpen-Einbauräumen erforderlich
  • Preiswerte Cartridge-Dichtung
  • Generell mit Spülanschluss nach API 682, Plan 11 zur Reinigung und Kühlung des Dichtungsraums

Einsatzbereich

Wellendurchmesser:
dN = 25 … 75 mm (1" … 2,625")
Druck: p1 = 12 bar (174 PSI)
Temperatur:
t = -20 °C … +140 °C (-4 °F … +284 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)
Axialbewegung: ±0,5 mm

Werkstoffe

Gleitring: Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1)
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: FKM (V), EPDM (E)
Metallische Teile: CrNiMo-Stahl (G), CrNiMo-Stahlguss (G)

Standards und Freigaben

  • FDA
  • KTW
  • WRAS
  • W270
  • NSF
  • ACS
