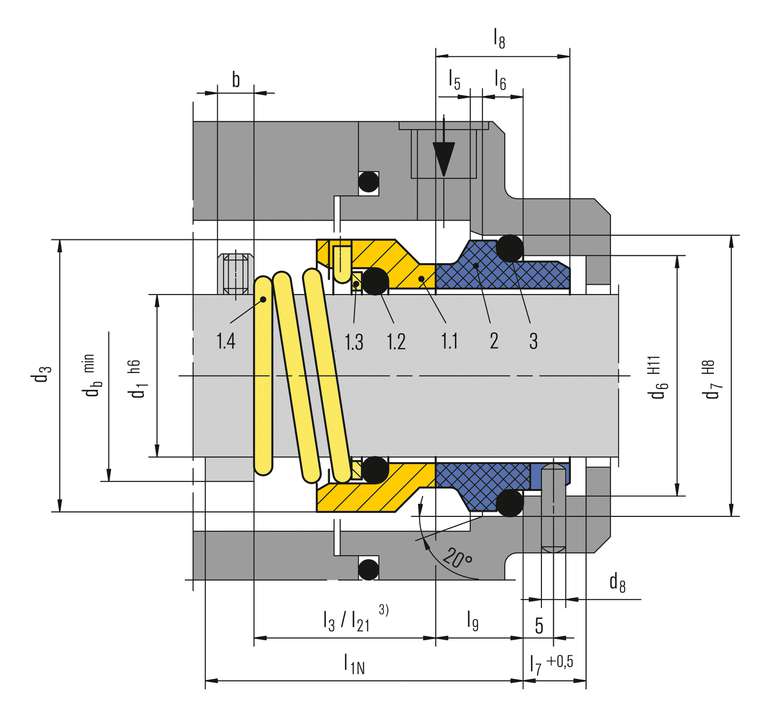

Pos. Teile-Nr.
DIN 24250
Benennung
1.1 472 Gleitring
1.2 412.1 O-Ring
1.3 474 Druckring
1.4 478 Feder rechtsgängig
1.4 479 Feder linksgängig
2 475 Gegenring (G9)
3 412.2 O-Ring

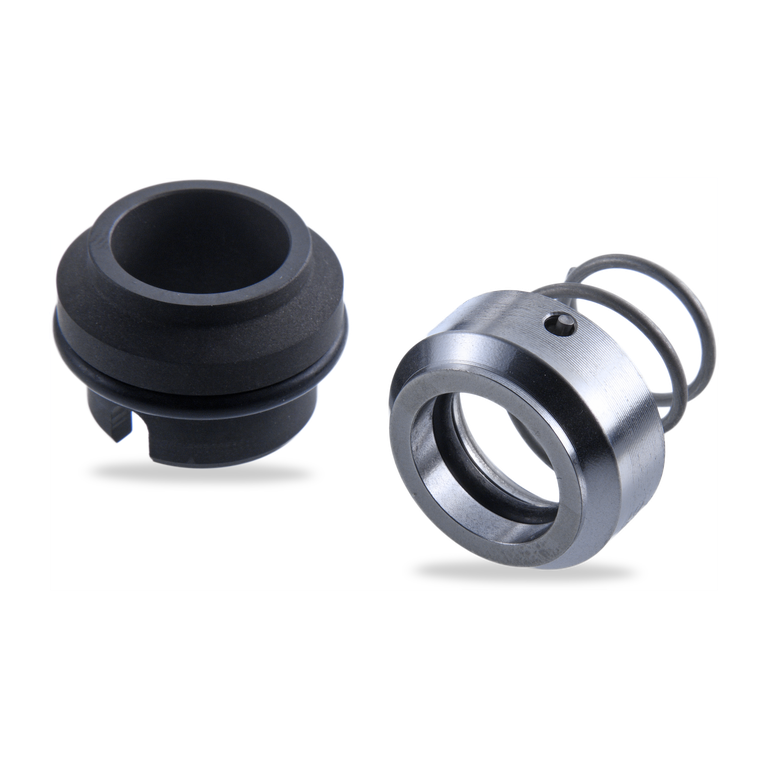

M3N

Merkmale

  • Für glatte Wellen
  • Einzeldichtung
  • Nicht entlastet
  • Kegelfeder rotierend
  • Drehrichtungsabhängig

Vorteile

  • Universelle Einsatzmöglichkeiten
  • Unempfindlich bei geringer Feststoffkonzentration
  • Keine Beschädigung der Pumpenwelle durch Gewindestifte
  • Großes Werkstoffangebot
  • Kurze Einbaulänge möglich (G16)
  • Varianten mit geschrumpftem Gleitring verfügbar

Einsatzbereich

Wellendurchmesser:
d1 = 6 ... 80 mm (0,24" ... 3,15")
Druck: p1 = 10 bar (145 PSI)
Temperatur:
t = -20 °C ... +140 °C (-4 °F ... +284 °F)
Gleitgeschwindigkeit: vg = 15 m/s (50 ft/s)
Axialbewegung: ±1,0 mm

Werkstoffe

Gleitring: Sonder-CrMo-Stahlguss (S)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)

Standards und Freigaben

  • EN 12756



Produktvarianten

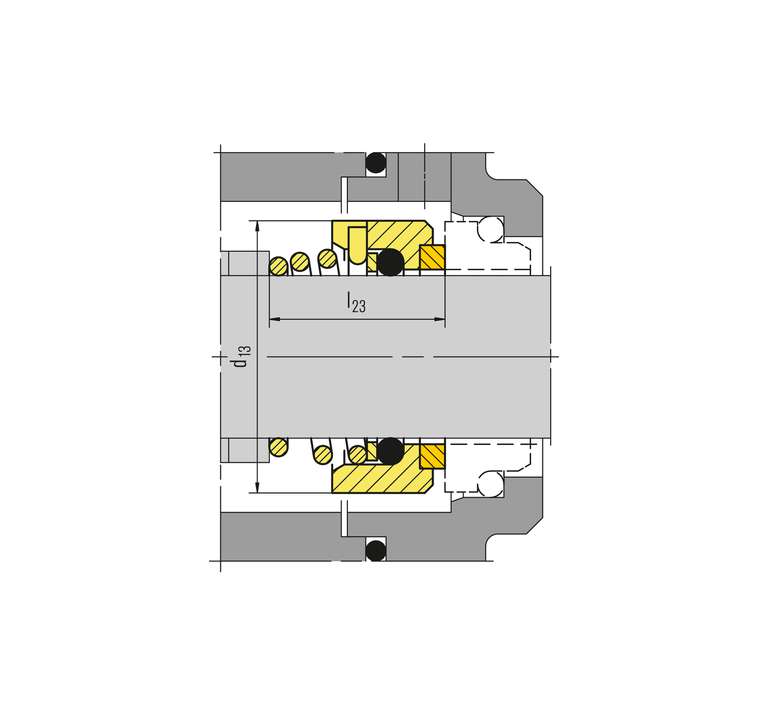

M3
Positionen und Benennung wie M3N.
Gleitring: Sonder-CrMo-Stahlguss (S)
Gegenring G13: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)

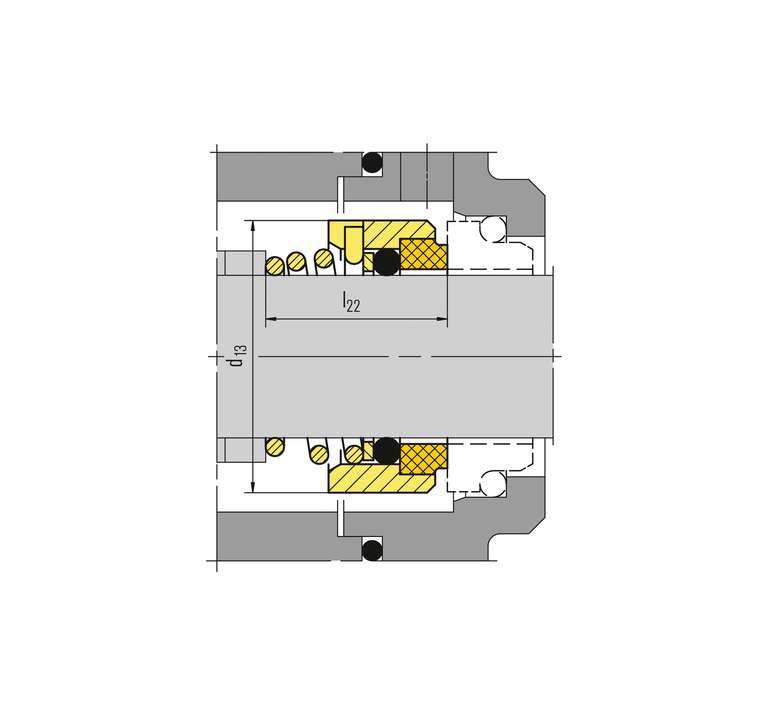

M32
Positionen und Benennung wie M3N, jedoch Kohlegrafit-Gleitring geschrumpft mit Gleitringträger (Pos. 1.1).
Gleitring: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Gegenring G4: Sonder-CrMo-Stahlguss (S), Siliziumkarbid (Q1, Q2)
Gegenring G6 (M32N4): Sonder-CrMo-Stahlguss (S), Siliziumkarbid (Q1, Q2)
Gegenring G9 (M32N): Siliziumkarbid (Q1, Q2)
Gegenring G6 ist auch in A, B lieferbar = G30 (baut länger als G6!)
M37G
Positionen und Benennungen wie M3N, jedoch Siliziumkarbid-Gleitring geschrumpft mit Gleitringträger (Pos. 1.1)
Wellendurchmesser:
d1 = 16 ... 80 mm (0,63" ... 3,15")
Temperatur:
t = –20 °C ... +180 °C (–4 °F ... +355 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

Gleitring: Siliziumkarbid (Q12, Q22), Wolframkarbid (U22)
Gegenring G4: Siliziumkarbid (Q1, Q2)
Gegenring G13: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Gegenring G6 (M37GN4):
Siliziumkarbid (Q1, Q2)
Gegenring G9 (M37GN):
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1, Q2)
Gegenring G6 ist auch in A, B lieferbar = G30 (baut länger als G6)

Ähnliche Produkte

AX25

  • Außenliegend
  • Entlastet
  • Drehrichtungsunabhängig
  • Druckrichtungsunabhängig

AX25D

  • Doppeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Druckrichtungsunabhängig

AX30

  • Nicht entlastet
  • Drehrichtungsabhängig
  • Massive Gleitelemente
