H74-D
H74-D

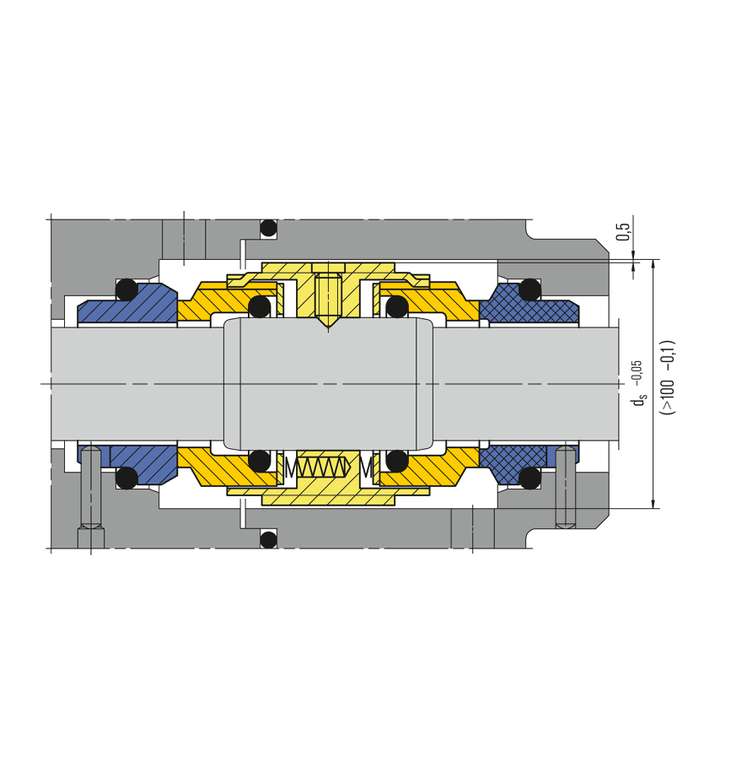

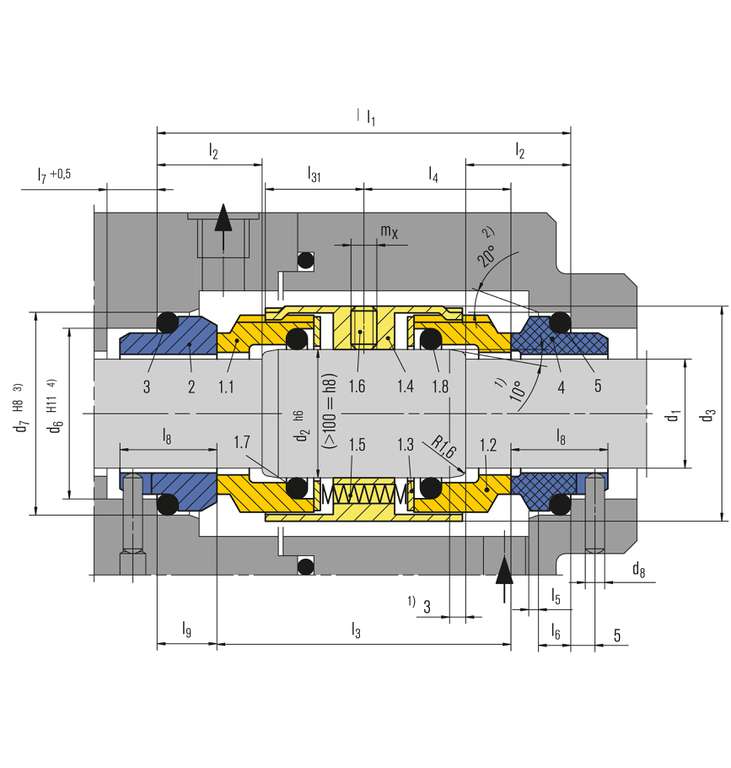

| Pos. | Teile-Nr. DIN 24250 |
Benennung |
| 1.1 | 472.1 | Gleitring |
| 1.2 | 472.2 | Gleitring |
| 1.3 | 474 | Druckring |
| 1.4 | 485 | Mitnehmer |
| 1.5 | 477 | Feder |
| 1.6 | 904 | Gewindestift |
| 1.7 | 412.1 | O-Ring |
| 1.8 | 412.2 | O-Ring |
| 2 | 475.1 | Gegenring (G9) |
| 3 | 412.3 | O-Ring |
| 4 | 475.2 | Gegenring (G9) |
| 5 | 412.4 | O-Ring |
1) d1 > 100 mm: 2 mm x 30°
2) d1 > 100 mm: 30°
3) d1 > 100 mm: H7
4) d1 > 100 mm: +0.1

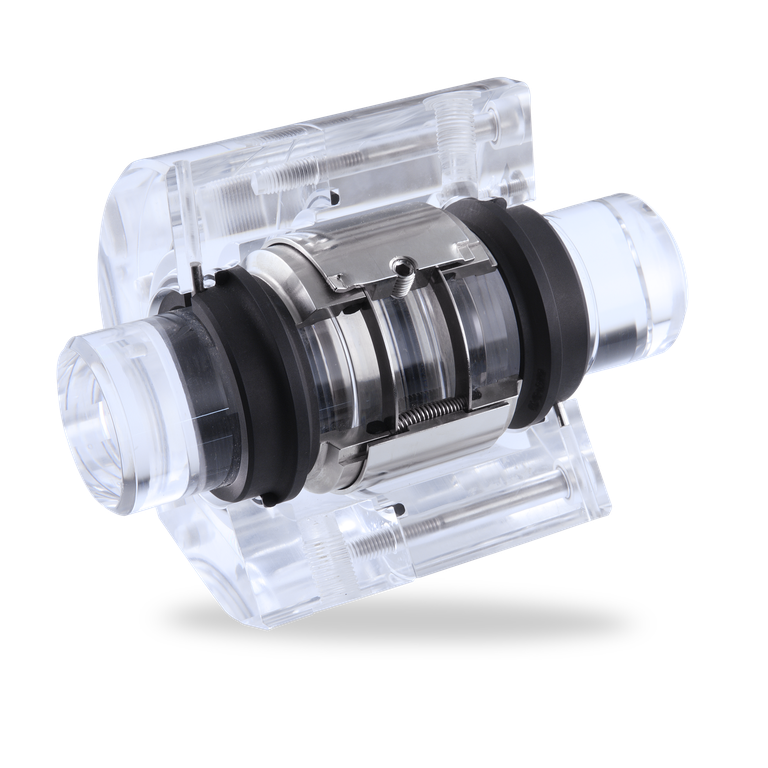

H74-D
Merkmale
- Für abgesetzte Wellen
- Doppeldichtung
- Entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung rotierend
- Konstruktion basiert auf H7-Familie
- Variante mit Fördergewinde (H74F-D) lieferbar
Vorteile
- Effiziente Lagerbevorratung durch einfach austauschbare Gleitringe
- Breites Werkstoffangebot
- Flexibilität hinsichtlich Drehmomentübertragung
- Unempfindlich bei geringer Feststoffkonzentration
- EN 12756 (Für Anschlussmaße d1 bis 100 mm (3,94"))
Werkstoffe
Gleitring: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Aluminiumoxid (V), Sonder-CrMo-Stahlguss (S)
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht mit Gleitring in S kombinierbar.
Gegenring G9: Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1*, Q2*)
Nebendichtungen: EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G), Duplex (G1)
* Nicht mit Gleitring in S kombinierbar.
Standards und Freigaben
- EN 12756
Empfohlene Anwendungen
- Prozessindustrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- Zellstoff- und Papierindustrie
- Leicht feststoffhaltige, abrasive Medien
- Giftige, umweltschädliche Medien
- Medien mit geringen Schmiereigenschaften
- Klebstoffe
- Chemienormpumpen
Produktvarianten
H74F-D
Maße, Positionen und Benennungen wie H74-D, jedoch mit Fördergewinde.
Drehrichtungsabhängig.
Maße, Positionen und Benennungen wie H74-D, jedoch mit Fördergewinde.
Drehrichtungsabhängig.
