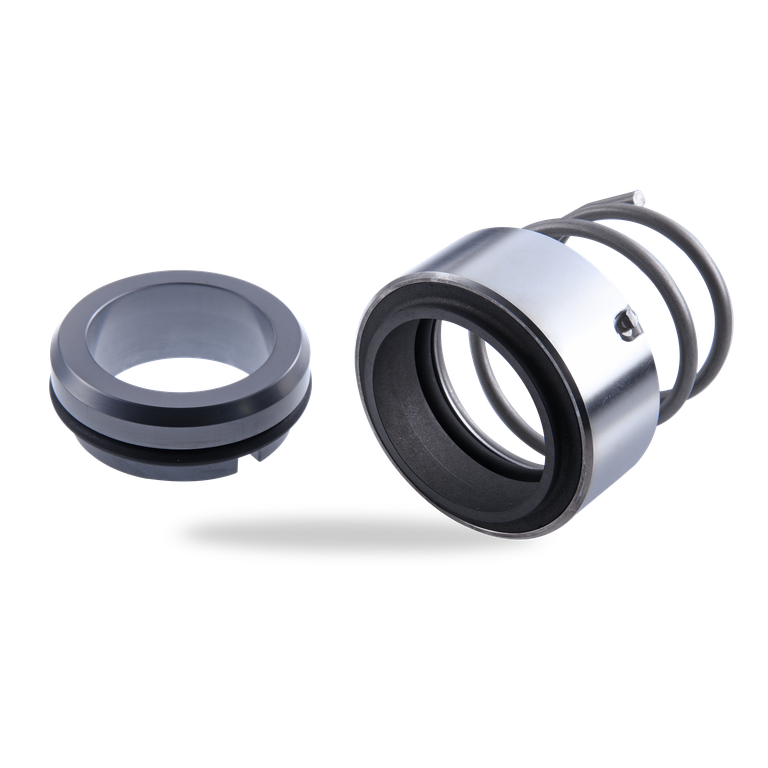

H12N
H12N

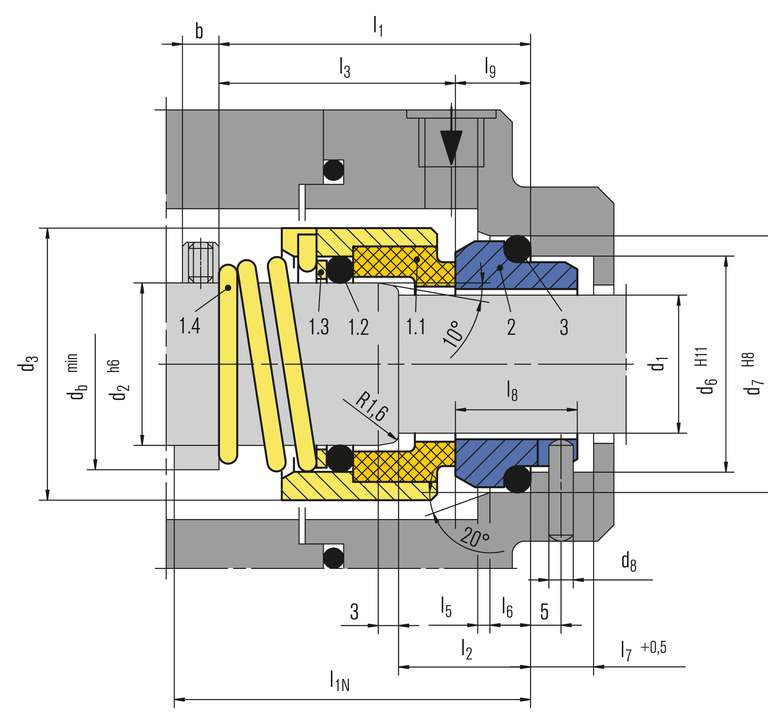

| Pos. | Teile-Nr. DIN 24250 |
Benennung |
| 1.1 | 472/473 | Gleitring |
| 1.2 | 412.1 | O-Ring |
| 1.3 | 474 | Druckring |
| 1.4 | 478 | Feder rechtsgängig |
| 1.4 | 479 | Feder linksgängig |
| 2 | 475 | Gegenring (G9) |
| 3 | 412.2 | O-Ring |
H12N
Merkmale
- Für abgesetzte Wellen
- Einzeldichtung
- Entlastet
- Drehrichtungsabhängig
- Drehmomentübertragung über Kegelfeder
Vorteile
- Hohe Flexibilität durch großes Werkstoffangebot
- Unempfindlich bei geringer Feststoffkonzentration
- Kurze Einbaulänge möglich (G16)
- Preiswerte entlastete Dichtung
- Gegenringkühlung für Heißwassereinsatz verfügbar (G115)
- Keine Beschädigung der Welle durch Gewindestifte
Werkstoffe
Gleitring: Kohlegrafit antimonimprägniert (A)
Gegenring G9: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S)
Gegenring G9: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S)
Standards und Freigaben
- EN 12756
Empfohlene Anwendungen
- Chemische Industrie
- Zellstoff- und Papierindustrie
- Wasser- und Abwassertechnik
- Leicht feststoffhaltige Medien (H17GN)
- Heißwasser
- Chemienormpumpen
- Wasser- und Abwasserpumpen
Produktvarianten
H12

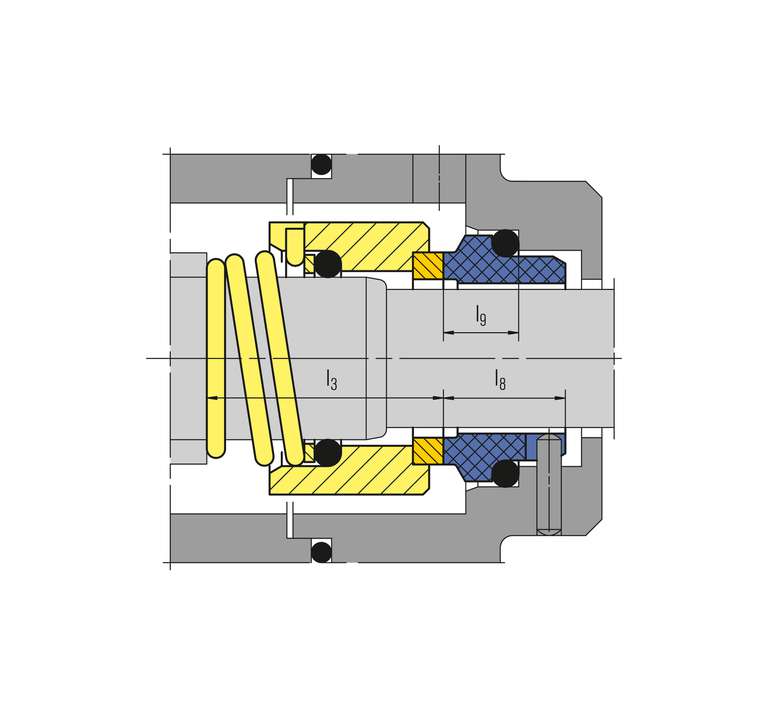

Maße, Positionen und Benennungen wie H12N, jedoch mit Gegenring G16.
Gleitring: Kohlegrafit antimonimprägniert (A)
Gegenring G16: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S), Aluminiumoxid (V)
Maße, Positionen und Benennungen wie H12N, jedoch mit Gegenring G16.
Gleitring: Kohlegrafit antimonimprägniert (A)
Gegenring G16: Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S), Aluminiumoxid (V)
H17GN
Maße, Positionen und Benennungen wie H12N, jedoch Gleitring geschrumpft (Q12), Pos. 1.1.
Temperatur: t = -20 °C ... +180 °C (-4 °F ... +356 °F)
Gleitring: Siliziumkarbid (Q12)
Gegenring G9: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
Maße, Positionen und Benennungen wie H12N, jedoch Gleitring geschrumpft (Q12), Pos. 1.1.
Temperatur: t = -20 °C ... +180 °C (-4 °F ... +356 °F)
Gleitring: Siliziumkarbid (Q12)
Gegenring G9: Siliziumkarbid (Q1, Q2), Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B)
H17G
Maße, Positionen und Benennungen wie H12N, jedoch mit geschrumpften Gleitring (Q12) und Gegenring G16.
Temperatur: t = –20 °C ... +180 °C (-4 °F ... +356 °F)
Gleitring: Siliziumkarbid (Q12)
Gegenring G16: Siliziumkarbid (Q1)
Maße, Positionen und Benennungen wie H12N, jedoch mit geschrumpften Gleitring (Q12) und Gegenring G16.
Temperatur: t = –20 °C ... +180 °C (-4 °F ... +356 °F)
Gleitring: Siliziumkarbid (Q12)
Gegenring G16: Siliziumkarbid (Q1)
