BT-RN.NB / BT-RN.KB

BT-RN.NB / BT-RN.KB

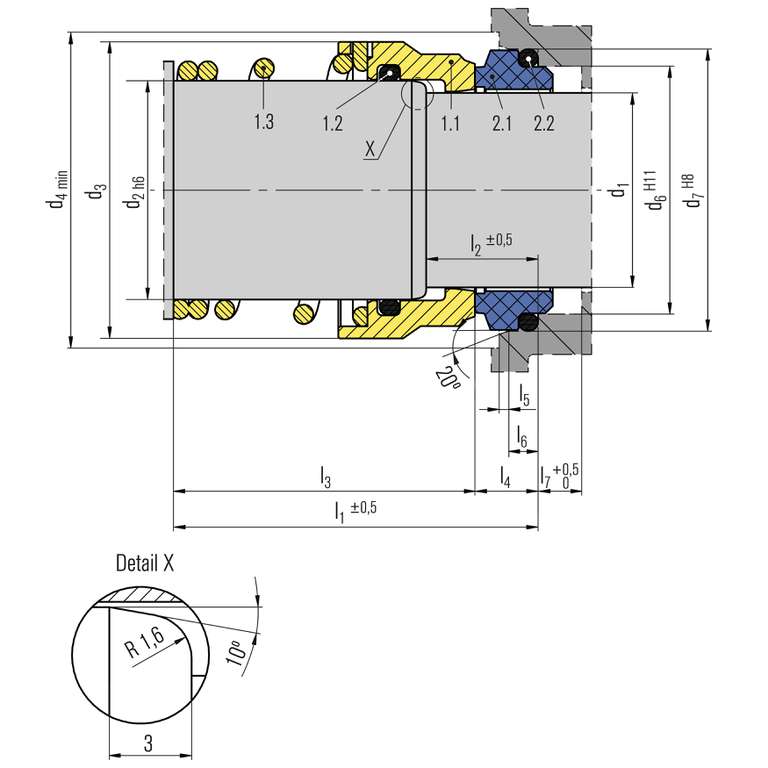

Pos. Beschreibung
1.1 Gleitring
2.1 Stationärer Gegenring
1.2 O-Ring
1.3 Feder
2.2 O-Ring

BT-RN.NB
Einbaulänge l1N nach EN 12756 (normale Länge).

BT-RN.KB
Einbaulänge l1K nach EN 12756 (kurz Länge).

BT-RN.NB / BT-RN.KB

Merkmale

  • Einzeldichtung
  • Für abgesetzte Wellen
  • Entlastete Version der BT-RN-Dichtung
  • Kegelfeder rotierend
  • Drehrichtungsabhängig
  • Drehmomentübertragung über Kegelfeder

Vorteile

  • Wirtschaftliche Dichtungslösung
  • Universell einsetzbar
  • Keine Beschädigung der Welle durch Gewindestifte
  • Varianten mit geschrumpftem Gleitring ist Teil des Programms

Einsatzbereich

Wellendurchmesser: d1 = 10 … 100 mm (0,39" … 3,94")
Druck: p1* = 25 bar (363 PSI)
Temperatur: t* = -20 °C … +180 °C (-4 °F … +356 °F)
Gleitgeschwindigkeit: vg = 15 m/s (50 ft/s)

* Abhängig von Medium, Größe und Werkstoffen.

Werkstoffe

Gleitring:
CrNi-Stahl (F, F1), CrNiMo-Stahl (G), Wolframkarbid (U), Siliziumkarbid (Q1)
Gegenring:
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Wolframkarbid (U),
Siliziumkarbid (Q1)
Elastomer:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile:
CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)

Standards und Freigaben

  • Je nach Typ und Werkstoffkombination sind verschiedene Werkstoffzulassungen vorhanden, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen.
  • EN 12756

Hinweis

Der Gegenring ist in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).



Produktvarianten

Ähnliche Produkte

AX25

  • Außenliegend
  • Entlastet
  • Drehrichtungsunabhängig
  • Druckrichtungsunabhängig

AX25D

  • Doppeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Druckrichtungsunabhängig

AX30

  • Nicht entlastet
  • Drehrichtungsabhängig
  • Massive Gleitelemente
