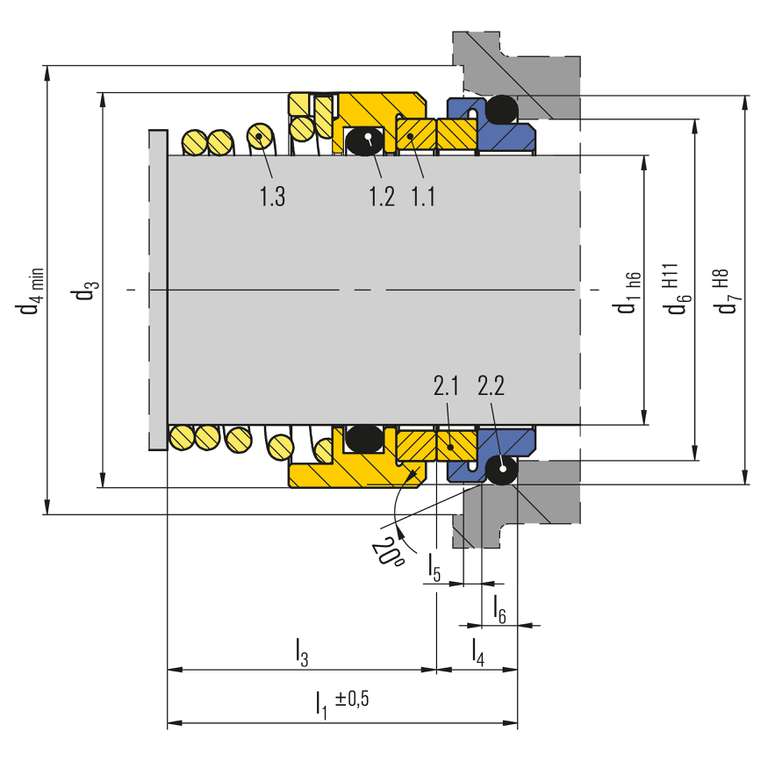

Pos. Benennung
1.1 Gleitring
1.2 O-Ring/td>
1.3 Feder
2.1 Gegenring
2.2 O-Ring

BT-RN

Merkmale

Vorteile

Einsatzbereich

Shaft diameter:

d1 = 6 … 110 mm (0.24" … 4.33"),

d1 = 10 … 100 mm (0.39" … 3.94")
Pressure: p1* = 10(12) bar (145(174) PSI)
Temperature: t* = -20 °C … +140 °C (-4 °F … +284 °F)
Sliding velocity: vg = 15 m/s (50 ft/s)

* Dependent on medium, size and material

Werkstoffe

Seal face:
CrNi steel (F, F1), CrNiMo steel (G), Tungsten carbide (U), Silicon carbide (Q1)
Seat:
Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Tungsten carbide (U), Silicon carbide (Q1)
Elastomers:
NBR (P), EPDM (E), FKM (V), FFKM (K)
Metal parts: CrNi steel 1.4301 (F), CrNiMo steel 1.4401 (G)

Standards und Freigaben

  • Various material approvals e.g. WRAS, UBA, ACS, NSF, FDA available (depending on type and material combinations). Please inquire!
  • EN 12756

Hinweis

Alternative seat ring can be supplied with short tail or long tail with slot for pin (to prevent seat rotation).


Produktvarianten

Positionen und Bezeichnungen wie bei BT-RN. Gleitringträger mit geschrumpftem Gleitring. Gleitring: Wolframkarbid (U), Siliziumkarbid (Q1) Wellendurchmesser: d1 = 16 … 80 mm (0,63" … 3,15")
Pos. Benennung
1.1 Gleitring
1.2 O-Ring/td>
1.3 Feder
2.1 Gegenring
2.2 O-Ring
BT-RN.KU

Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).

Pos. Benennung
1.1 Gleitring
1.2 O-Ring/td>
1.3 Feder
2.1 Gegenring
2.2 O-Ring

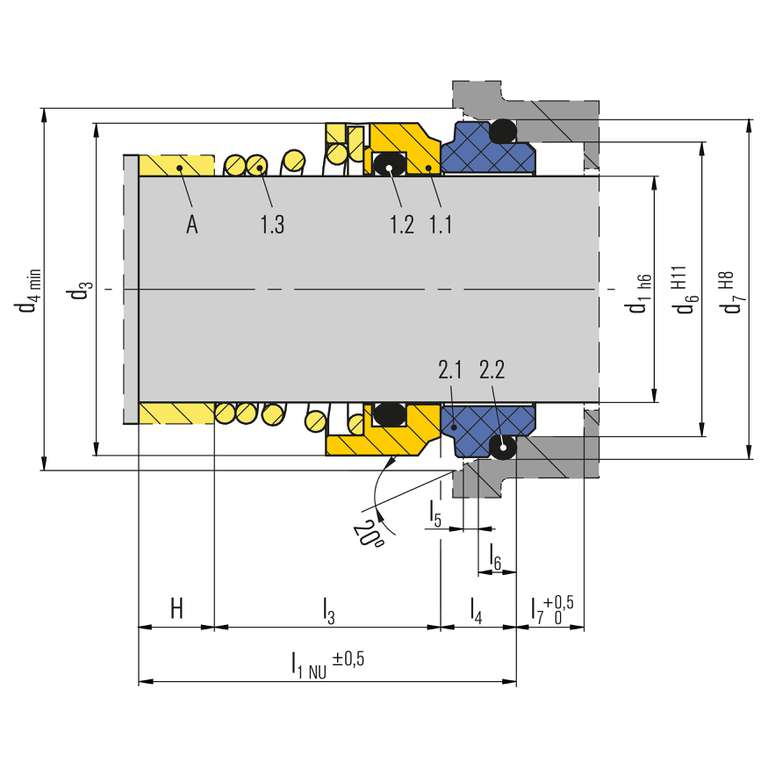

BT-RN.NU

Positionen und Bezeichnungen wie bei BT-RN, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).

Pos. Benennung
1.1 Gleitring
1.2 O-Ring/td>
1.3 Feder
A Abstandshalter (auf Anfrage)
2.1 Gegenring
2.2 O-Ring
