Geteilte Dichtungen

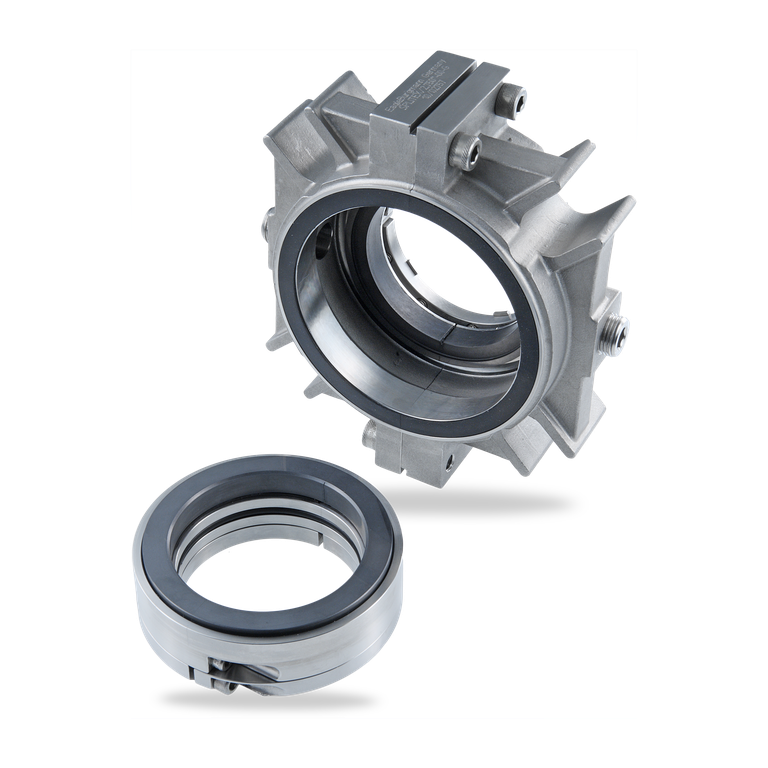

Splitex®

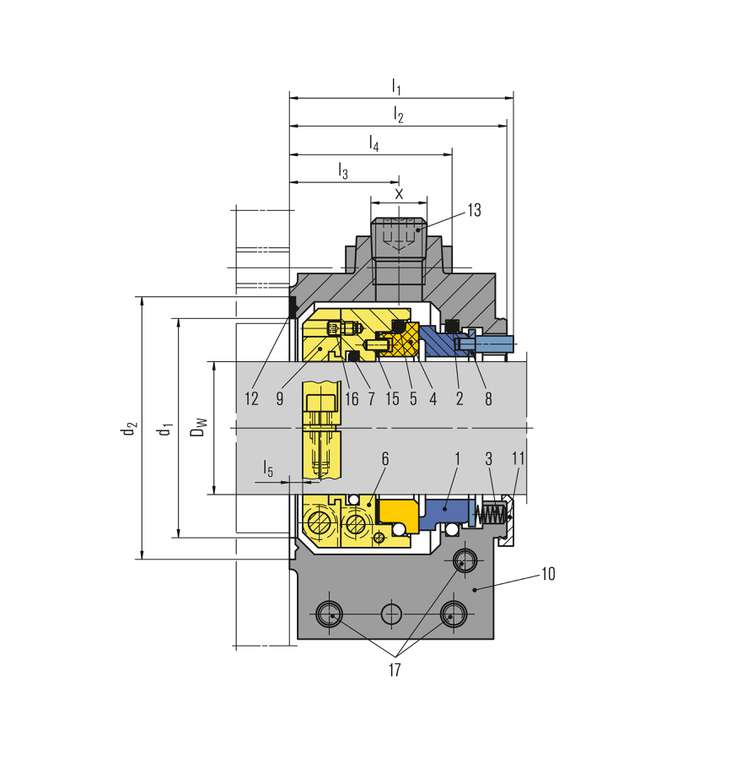

| Pos. | Benennung |
| 1 | Gleitring |
| 2, 5, 7 | O-Ring |
| 3 | Feder |
| 4 | Gegenring |
| 6 | Mitnehmer |
| 8 | Druckring |
| 9 | Klemmring |
| 10 | Gehäuse |
| 11 | Montagelehre |
| 12, 15 | Flachdichtung |
| 13 | Verschlussschraube |
| 14 | Montageplatte |
| 16 | Gewindestift |
| 17 | Zylinderschraube |
Splitex®
Merkmale
- Vollgeteilte Einfachdichtung in 2 x 2 Segmenten vormontiert
- Semi-Cartridge
- Entlastet
- Stationäre Befederung
- Drehrichtungsunabhängig
- Außendruckbeaufschlagt
- Integrierte Spülanschlüsse
- Installations- und Verschleißkontrolle
Vorteile
- Reduzierte Reparatur- und Stillstandszeiten: Einfache und schnelle Montage aufgrund von 2 x 2 vormontierten Dichtungsteilen ohne Zerlegen der Pumpe.
- Längere Standzeit: Präzise Dichtungseinstellung durch vormontierte Segmente sowie stationäre und produktgeschützte Federn, ein Zusetzen wird verhindert.
- Hohe Flexibilität beim Einbau: Dichtungsanordnung außerhalb des Stopfbuchsraumes, daher keine Modifikation erforderlich.
- Schutz der Welle: Gleichmäßige Drehmomenteinleitung über Klemmring, daher keine Beschädigung durch Gewindestifte.
- Sicheres Laufverhalten: Gegenring ist frei von Torsion aufgrund mechanischer Entkopplung vom Klemmring (Drehmomentübertragung).
- Einfache Dichtungsüberwachung während des Betriebes über mechanische Verschleißanzeige des Gleitrings.
- Geringe Leckage: Keine Leckagewege zwischen den geteilten Komponenten durch Verzicht auf Nebendichtungen
- Tolerant gegenüber Wellenauslenkungen aufgrund stationärem Design und elastischer Gegenringlagerung (Flachdichtung).
Einsatzbereich
Wellendurchmesser:
d1 = 50 … 150 mm (1,940" … 6,000")
Druck: p1 = 10 bar (145 PSI)
Temperatur:
t = -40 °C ... +150 °C (-40 °C … +300 °F),
ab 80 °C (175 °F) Spülung empfohlen
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)
Axialbewegung: ±1,5 mm (1/16")
Radialbewegung: ±0,8 mm (1/32")
d1 = 50 … 150 mm (1,940" … 6,000")
Druck: p1 = 10 bar (145 PSI)
Temperatur:
t = -40 °C ... +150 °C (-40 °C … +300 °F),
ab 80 °C (175 °F) Spülung empfohlen
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)
Axialbewegung: ±1,5 mm (1/16")
Radialbewegung: ±0,8 mm (1/32")
Werkstoffe
Gleitring: Kohlegrafit antimonimprägniert (A), Siliziumkarbid (Q6)
Gegenring: Siliziumkarbid (Q6)
Nebendichtungen: FKM (V), EPDM (E), NBR (P)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G)
Gegenring: Siliziumkarbid (Q6)
Nebendichtungen: FKM (V), EPDM (E), NBR (P)
Federn: CrNiMo-Stahl (G)
Metallische Teile: CrNiMo-Stahl (G)
Empfohlene Anwendungen
- Prozessindustrie
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- Zellstoff- und Papierindustrie
- Kreiselpumpen
- Rührwerke
- Verdrängerpumpen
- Transport von Zellstoff mit Stoffpumpen
- Holztransport über Förderschnecken in den Refiner
- Umwälzung von Zellstoff-Wasser-Gemisch in Vorratsbehältern
- Pumpstationen in der Abwasseraufbereitung
- Kühlwasserpumpen in der Energieerzeugung
Ähnliche Produkte
HGH201
- Für glatte Wellen (HGH201)
- Halbgeteilte Einzeldichtung
- Gruppenbefederung rotierend
- Entlastet
- Drehrichtungsunabhängig
- Bei Erstausrüstung ungeteilt
- Cartridgeausführung lieferbar (basierend auf HGH210)
- Variante für abgesetzte Wellen verfügbar (HGH211)
- Geteilte Verschleißteile:
Gleitteile und O-Ringe
